34-контактный шлейф дисплея LB10010 — интерфейс передачи данных для Linx
Данный электронный компонент является критически важным звеном в системе управления принтером, обеспечивая стабильный обмен данными между материнской платой и модулем жидкокристаллического дисплея. В моделях Linx 5900, 6900, 7300 и 7900 визуализация рабочих параметров, настройка сообщений и диагностика состояния системы полностью зависят от целостности этого соединения. Поскольку дисплей выступает основным инструментом взаимодействия оператора с оборудованием, любая нестабильность в работе шлейфа приводит к невозможности корректного управления производственным процессом и простою линии.
Технические особенности и конструкция

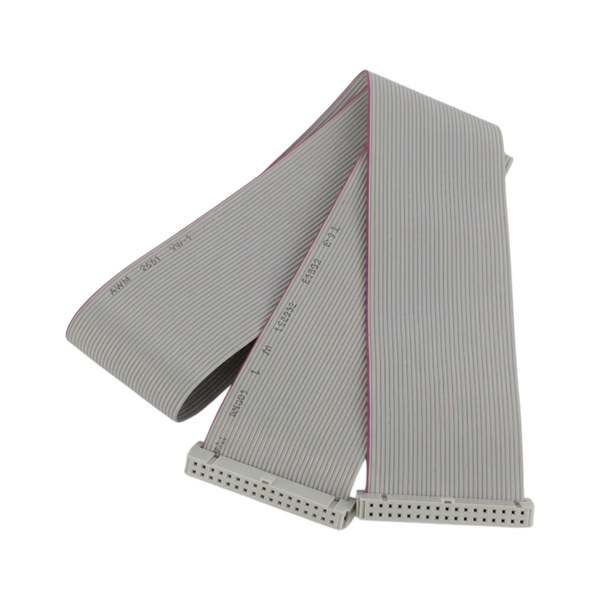

Шлейф LB10010 выполнен в формате многожильного ленточного кабеля с 34 параллельными проводниками, что позволяет передавать сложные цифровые сигналы с высокой частотой обновления без потерь пакетов данных. Конструкция предусматривает использование специализированных разъемов с низким сопротивлением контактов, что минимизирует риск возникновения шумов или помех в сигнальной линии, вызванных работой высоковольтных компонентов. Гибкая структура изоляционного материала рассчитана на длительную эксплуатацию в условиях внутренних вибраций корпуса, возникающих при работе насоса и вентиляторов охлаждения электроники.
- Высокая плотность проводников для обеспечения полноцветной передачи графического интерфейса без задержек и искажений.
- Защитное покрытие контактных групп, предотвращающее преждевременное окисление в условиях промышленной среды.
- Оптимальная длина кабеля, рассчитанная на штатную трассировку внутри электронного отсека без излишних натяжений.
- Совместимость с разъемами типа IDC, обеспечивающая надежную механическую фиксацию на платах в условиях вибрации.
- Устойчивость изоляции к воздействию паров растворителя, что критично для внутренней компоновки каплеструйного принтера.
Применение и сервисные рекомендации
Установка шлейфа требует от инженера особого внимания к радиусу изгиба и правильности ориентации первого контакта (маркированного цветной полосой). Основными симптомами износа или повреждения LB10010 являются появление "артефактов" на экране, мерцание подсветки, искажение цветов или полное отсутствие изображения при работающем принтере. Часто причиной выхода из строя становится механическое повреждение при неквалифицированном обслуживании или попадание агрессивных паров растворителя на открытые участки контактов, что вызывает коррозию и потерю проводимости.
Инженерам рекомендуется проводить визуальный осмотр состояния шлейфа во время каждого планового технического обслуживания, обращая внимание на отсутствие заломов или потертостей изоляции. Своевременная замена данного узла предотвращает внезапную остановку маркировочной линии из-за невозможности доступа к меню управления принтером. Данный компонент полностью соответствует техническим требованиям серий Linx 5900/6900/7300/7900, обеспечивая стабильную работу графического интерфейса в режиме 24/7.
