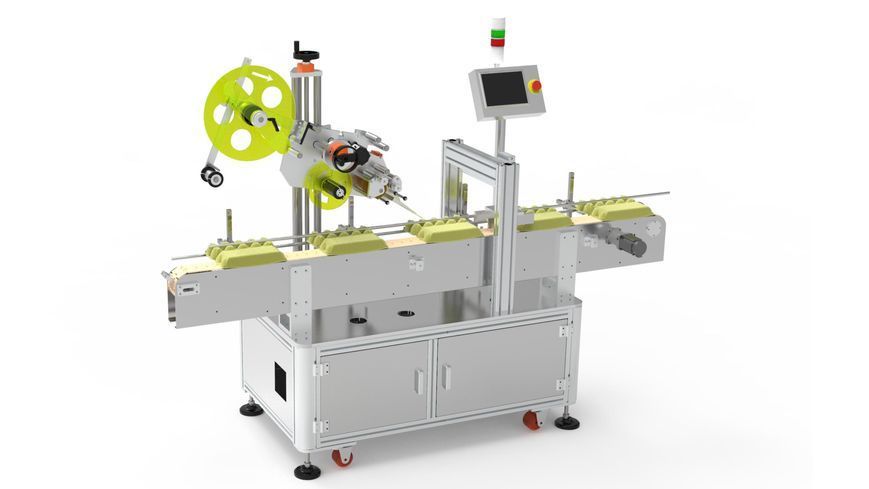

Автоматическая этикетировочная машина для лотков яиц DPM-ELM-A

DPM-ELM-A: Специализированная автоматическая этикетировка лотков для яиц любой конфигурации

В высококонкурентном мире розничной торговли, особенно в сегменте свежих продуктов, упаковка играет решающую роль. Лоток для яиц — это не просто средство транспортировки; это лицо бренда, ключевая точка контакта с потребителем. Яркая, информативная и, самое главное, идеально наклеенная этикетка мгновенно повышает доверие и выделяет продукт среди десятков конкурентов. Однако для производителей этот процесс часто становится настоящей "головной болью".

Лотки для яиц, особенно изготовленные из переработанной целлюлозы (пульпы), обладают рядом сложных характеристик: они хрупкие, имеют неровную, изогнутую поверхность и пористую структуру. Кроме того, рынок требует гибкости — упаковка на 12, 18, 24 яйца, с различными типами сложения (bi-fold, tri-fold). Ручная наклейка этикеток в таких условиях — это гарантия низкой производительности, высоких затрат на рабочую силу и, что хуже всего, постоянного брака: криво наклеенные этикетки, морщины и пузыри, которые мгновенно "удешевляют" вид продукта.

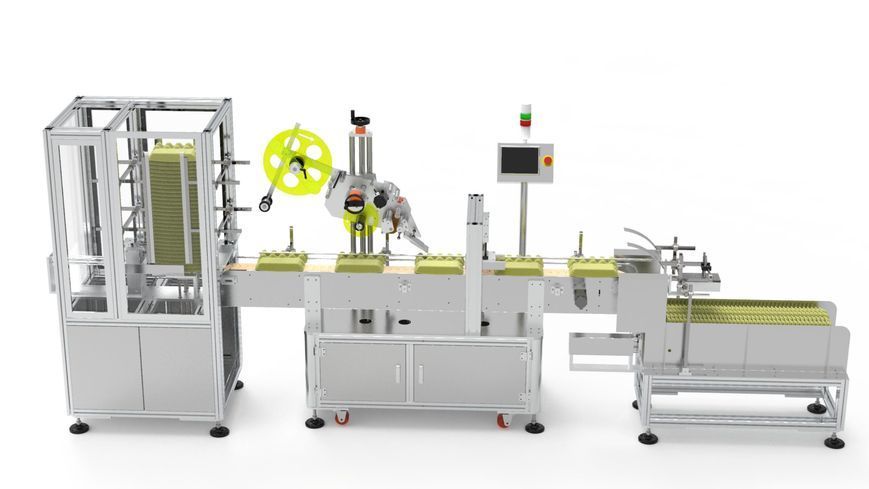

Именно для решения этой узкоспециализированной задачи была разработана кастомизированная этикетировочная машина DPM-ELM-A. Это не просто стандартный аппликатор, а полноценная автономная промышленная система, спроектированная специально для работы с бумажными и пластиковыми лотками для яиц. Она обеспечивает полный цикл автоматизации — от подачи лотков из стопки до сбора готовой, проэтикетированной продукции.

Инженерия точного нанесения: Полный цикл автоматизации

Модель DPM-ELM-A является ярким примером того, как точная механика, управляемая интеллектуальной электроникой, решает сложную производственную задачу. Весь процесс работает в прерывистом (шаговом) режиме для достижения максимальной точности на средних скоростях (20–60 шт/мин). Рассмотрим его поэтапно.

1. Автоматическая подача из стопки (Stacked Egg Trays Feeding Automatically): Работа начинается не с одного лотка, а с целой стопки, загруженной в приемный магазин. Специальный механизм (денестер) аккуратно отделяет нижний лоток от стопки, учитывая хрупкость материала, и подает его на конвейер. Это устраняет необходимость в ручной загрузке каждого отдельного лотка.

2. Транспортировка и точное позиционирование (Automatic Transportation & Position Setting): Лоток попадает на главный транспортный конвейер, приводимый в движение надежным швейцарским двигателем ABB. Система работает в шаговом режиме: конвейер перемещает лоток в зону этикетировки и останавливается. В этот момент в действие вступает высокоточный японский оптический датчик KEYENCE. Он фиксирует точное положение лотка, отправляя сигнал "готовности" на главный контроллер.

3. Интеллектуальная этикетировка (Servo system & German Novexx): Это сердце всей машины. Процессом управляет промышленный логический контроллер SIEMENS PLC, а все настройки (выбор типа лотка, скорость, положение этикетки) оператор задает через интуитивно понятный сенсорный экран SIEMENS Touch-screen. Когда датчик KEYENCE подтверждает позицию лотка, а немецкий датчик этикетки German Leuze фиксирует промежуток между этикетками на ленте, PLC дает команду. Мощный и высокоточный сервопривод Panasonic мгновенно подает этикетку. Этикетировочная головка (аппликатор), разработанная на базе технологий German Novexx, обеспечивает идеальное нанесение самоклеящейся этикетки. Специальный прижимной механизм (например, мягкая щетка или ролик) мгновенно разглаживает этикетку, повторяя контуры лотка и предотвращая появление пузырей даже на неровной целлюлозной поверхности.

4. Автоматический сбор (Labeled Products Automatic Stack Collecting System): В отличие от простых аппликаторов, которые просто "выплевывают" продукт, DPM-ELM-A завершает цикл. После наклеивания этикетки готовый лоток перемещается дальше и попадает в узел автоматического сбора. Машина аккуратно складывает проэтикетированные лотки в стопку, готовую для дальнейшей упаковки в ящики или на паллеты. Это создает непрерывный, полностью автоматизированный процесс, требующий минимального вмешательства оператора.

Надежность компонентов и гибкость в работе

Эффективность DPM-ELM-A базируется не только на продуманной конструкции, но и на использовании премиальных компонентов от мировых лидеров промышленной автоматизации.

• Система управления (SIEMENS): Использование PLC и сенсорной панели от SIEMENS (Германия) гарантирует стабильную, безотказную работу 24/7. Это отраслевой стандарт надежности, который легко интегрировать и обслуживать.

• Сервоприводы (Panasonic): Японские сервомоторы Panasonic обеспечивают непревзойденную точность и скорость подачи этикетки. В отличие от шаговых двигателей, они дают мгновенную обратную связь, что гарантирует повторяемость результата с точностью до долей миллиметра.

• Датчики (KEYENCE & Leuze): Японские и немецкие оптические системы являются "глазами" машины. Они безошибочно распознают как сам продукт (даже если он разного цвета), так и прозрачные промежутки между этикетками на ленте, что критично для точного старта подачи.

• Приводы (ABB & Delta): Швейцарский мотор ABB для основного конвейера и частотный преобразователь Delta обеспечивают плавное движение, точную остановку и идеальную синхронизацию скорости всех узлов системы.

Незаменимое решение для производителей яиц

Машина DPM-ELM-A спроектирована для гибкости. Она способна работать с огромным диапазоном размеров этикеток (ширина от 10 до 150 мм, длина от 10 до 300 мм), что позволяет реализовать любые дизайнерские решения. Самое главное — она кастомизируется под конкретные потребности клиента, легко перенастраиваясь между различными форматами лотков:

• 12-лотковые (bi-fold и tri-fold)

• 18-лотковые (bi-fold)

• 24-лотковые (bi-fold)

Таким образом, DPM-ELM-A решает одну из самых сложных проблем в упаковке яиц. Благодаря гибкой настройке под разные типы лотков и надежным компонентам, эта система устраняет "узкое место" в производстве, снижает зависимость от ручного труда и минимизирует брак, обеспечивая стабильное качество и безупречный внешний вид, которого требует современный потребитель.
