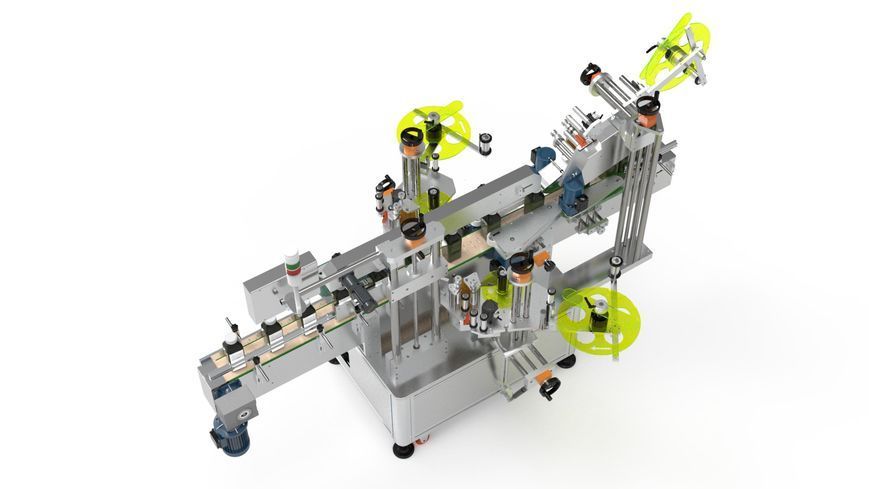

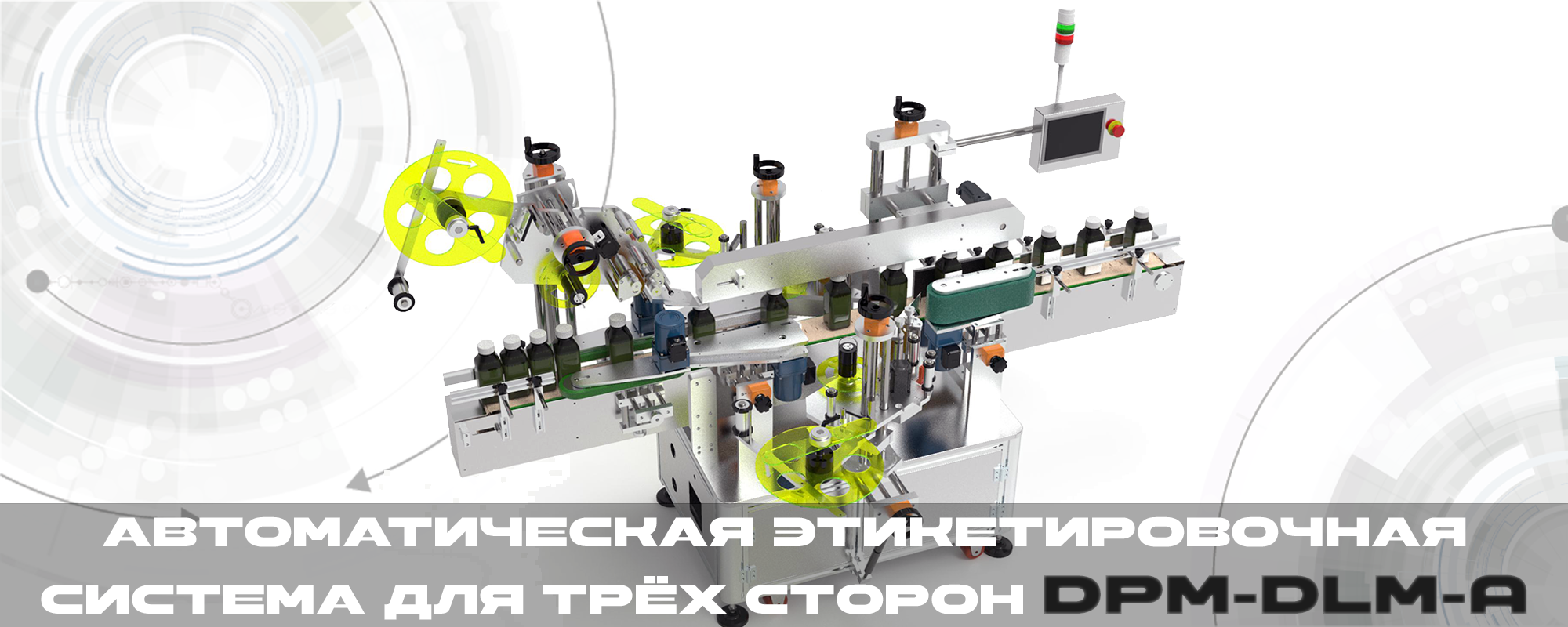

Автоматическая этикетировочная система DPM-DLM-A (3 стороны)

DPM-DLM-A: Полное брендирование. Маркировка верха, переда и зада

Для многих продуктов, особенно в картонной упаковке, маркировка не ограничивается одной или двумя сторонами. Для эффективной коммуникации с покупателем и соответствия логистическим требованиям часто необходимо нанести информацию сразу на три ключевые поверхности: переднюю (брендинг), заднюю (информация) и верхнюю (дополнительный брендинг, промо-акция или логистический код).

Классическим примером являются коробки с электроникой, бытовой химией, игрушками или пищевыми продуктами (например, хлопьями). На полке покупатель видит переднюю часть. Взяв в руки, он изучает заднюю. А на складе или при транспортировке на паллете, чаще всего видна именно верхняя часть. Ручное нанесение трех этикеток — это процесс, обреченный на низкую скорость, высокую стоимость рабочей силы и неминуемый брак из-за "человеческого фактора".

Специализированная система DPM-DLM-A разработана для полной автоматизации этой сложной задачи. Она интегрирует три аппликатора в единую линию, способную за один проход нанести три этикетки на три разные поверхности: переднюю, заднюю и верхнюю.

Инженерия тройного нанесения: Как это работает

В отличие от более простых аппликаторов, DPM-DLM-A использует сложную систему транспортировки и синхронизации для обеспечения доступа ко всем трем поверхностям одновременно.

Этап 1: Стабилизация продукта (Боковой захват) Для того, чтобы наносить этикетки на перед, зад и верх, стандартный нижний конвейер не подходит, так как он будет мешать верхнему аппликатору, если продукт неустойчив. Поэтому DPM-DLM-A чаще всего использует систему боковых ремней-стабилизаторов (Side-Grip Conveyor).

• Процесс: Коробка попадает на линию и "захватывается" двумя параллельными вертикальными ремнями по бокам. Эти ремни надежно удерживают ее и перемещают вдоль линии.

• Преимущество: Поскольку продукт удерживается по бокам, его передняя, задняя и верхняя поверхности остаются полностью открытыми и доступными для аппликаторов.

Этап 2: Синхронная боковая маркировка (Перед + Зад) Пока коробка движется, надежно зажатая боковыми ремнями, она проходит между двумя этикетировочными головками, расположенными друг напротив друга.

• Двустороннее нанесение: По команде от оптических датчиков, оба аппликатора одновременно "выстреливают" этикетки. Это гарантирует их идеально симметричное расположение на передней и задней сторонах коробки.

Этап 3: Верхняя маркировка (Верх) Сразу после прохождения боковых аппликаторов (или одновременно с ними, в зависимости от конфигурации) коробка проходит под третьим аппликатором.

• Верхний аппликатор: Эта этикетировочная головка установлена сверху над конвейером. Она может использовать технологию прямого прижима ("Tamp") для плоских поверхностей или "Tamp-Blow" (пневматический удар с воздушной подушкой) для нанесения на небольшом расстоянии или на крышки со сложным рельефом.

• Синхронизация: Единый ПЛК (PLC) управляет всеми тремя сервоприводами аппликаторов, гарантируя, что все три этикетки будут наклеены в четко определенных местах с миллиметровой точностью.

Ключевые сферы применения

Конфигурация "Верх-Перед-Зад" чрезвычайно востребована для вторичной, групповой и розничной упаковки:

• Картонная упаковка (Retail-Ready): Коробки для мелкой бытовой техники, электроники, наборов посуды. На передней части — яркое изображение продукта, на задней — подробные характеристики, на верхней — логотип бренда и штрих-код для складского учета.

• Пищевая промышленность: Упаковки хлопьев, печенья, чая. Верхний клапан коробки часто используется для акционных стикеров ("+20% бесплатно") или как пломба контроля вскрытия, соединяющая верхнюю и переднюю части.

• Фармацевтика и косметика: Подарочные наборы или вторичная упаковка (например, "мульти-пак" из нескольких продуктов). Верхняя этикетка объединяет группу, тогда как передняя и задняя несут брендовую и информационную составляющую.

• Логистика и дистрибуция: Маркировка транспортных коробов, где верхняя этикетка является основной логистической (указывает на содержимое паллеты), а передняя и задняя дублируют ключевую информацию для операторов склада.

Внедрение системы DPM-DLM-A позволяет производителям полностью автоматизировать сложный процесс тройной маркировки, обеспечивая безупречный, профессиональный вид своей продукции и высокую скорость упаковочной линии.
