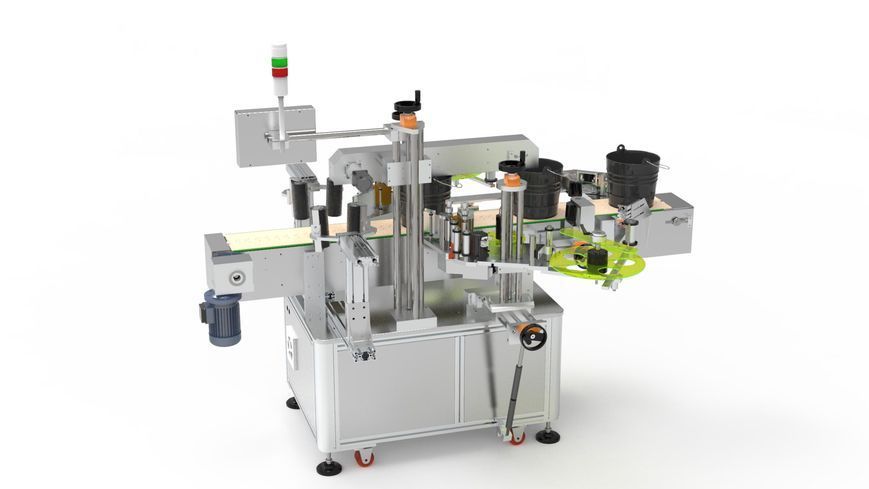

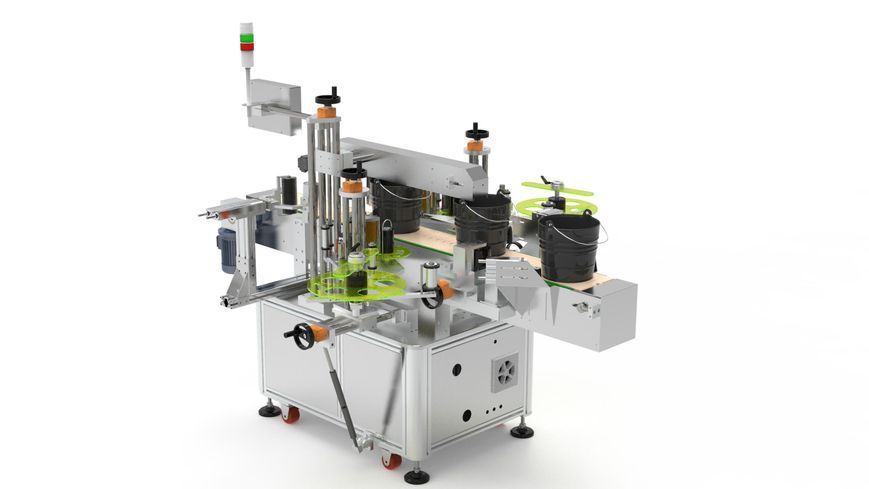

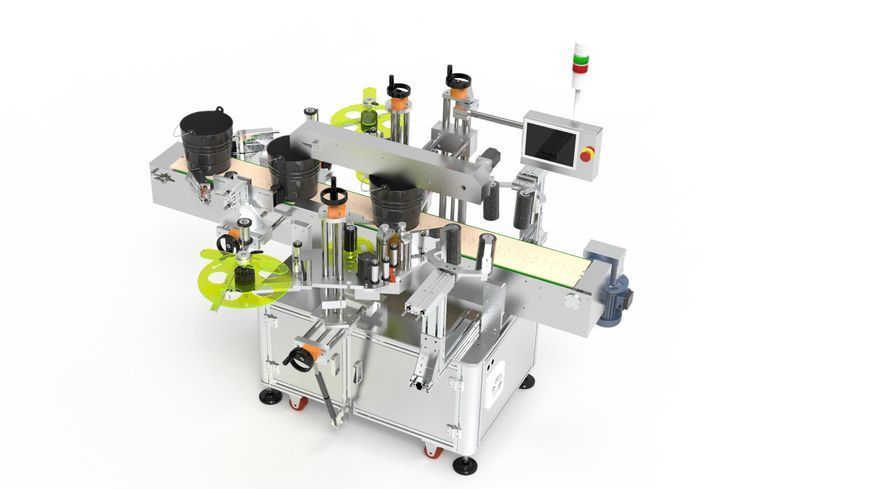

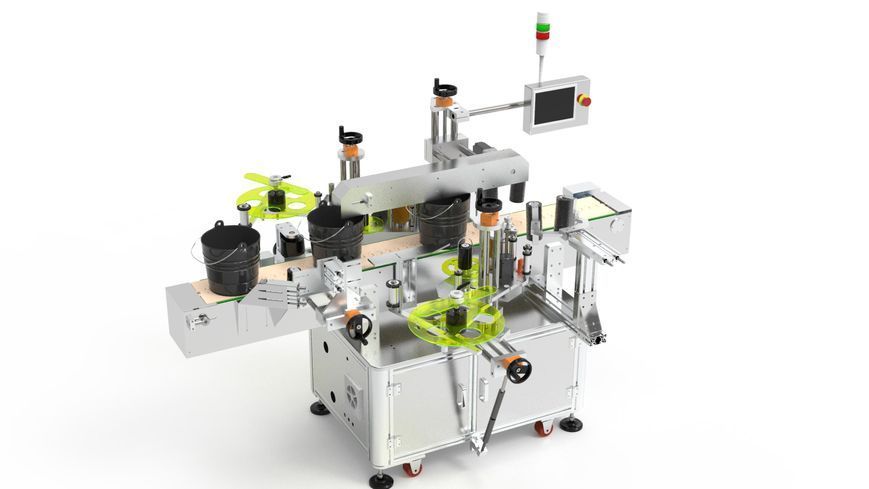

Автоматическая система этикетировки ведер и канистр DLM-S

DLM-S: Автоматизация "тяжелого веса". Прецизионная этикетировка ведер и канистр

В промышленном секторе упаковка несет не столько маркетинговую, сколько критически важную информационную и защитную функцию. Крупная тара — ведра с краской, канистры с химикатами, контейнеры с пищевым сырьем — является основой B2B-логистики. Но именно эта тара создает колоссальные проблемы при маркировке. Ведра бывают круглыми, овальными, прямоугольными; они тяжелые; и, что самое главное, у них есть ручки, которые мешают нанесению.

Попытка клеить большие этикетки вручную на миллионные партии — это производственный кошмар. Результат: морщины, пузыри воздуха, смещение этикетки. Криво наклеенная этикетка на ведре с краской премиум-класса мгновенно разрушает доверие к бренду. А если этикетка с важной информацией о безопасности (GHS-символы) на канистре с химикатами отклеится или станет нечитаемой, это может привести к катастрофическим последствиям.

Именно для решения этой сложной задачи создана автоматическая этикетировочная система DLM-S. Это не просто аппликатор, а мощный промышленный комплекс, спроектированный для работы в тяжелых условиях и для нанесения больших этикеток на тару сложной формы с бескомпромиссной точностью.

Инженерия безупречного нанесения: Как это работает

Система DLM-S — это результат сочетания надежной механики и интеллектуального управления. Она решает три главные проблемы крупной тары: стабилизацию, ориентацию ручки и безупречное прижатие.

1. Этап: Позиционирование и ориентация ручки Самый большой вызов при маркировке ведер — ручка. Если этикетка попадет на крепление ручки, она не приклеится должным образом, образовав "мостик", под который попадет грязь и влага, что приведет к отклеиванию.

• Детекция: Когда ведро попадает на конвейер, оно проходит через специальный узел ориентации. Высокоточные датчики (например, оптические сенсоры Japan KEYENCE или даже системы машинного зрения) фиксируют точное положение ручки.

• Вращение: "Мозг" машины (ПЛК SIEMENS) дает команду специальному сервоприводному механизму (например, вращающимся роликам или поворотному столу) мгновенно довернуть ведро в строго заданное положение.

• Результат: Каждое ведро, независимо от того, как его поставил оператор, подходит к аппликатору с ручкой, повернутой в "безопасную" зону (например, ровно на 90 градусов от места поклейки).

2. Этап: Тотальная стабилизация тары Тяжелое ведро имеет высокий центр тяжести и склонно к вибрациям на конвейере. DLM-S делает это невозможным.

• Двойной контроль: Продукт фиксируется не только стандартным нижним конвейером, но и мощным верхним прижимным конвейером. Эта верхняя лента движется синхронно с нижней и надежно "прижимает" ведро сверху.

• "Тиски": Такая двойная фиксация (снизу и сверху) создает эффект "тисков", гарантируя, что ведро движется абсолютно стабильно, без каких-либо колебаний, что является залогом идеально ровного нанесения.

3. Этап: Мощная аппликация и фиксация Когда стабилизированное и правильно сориентированное ведро входит в узел маркировки, в действие вступает "сердце" машины — сервопривод Panasonic.

• Для круглых ведер (Wrap-Around): Сервопривод подает этикетку с идеально рассчитанной скоростью. Одновременно специальный обкаточный модуль (чаще всего это гибкая лента или система из трех роликов) "обнимает" ведро и прокручивает его вокруг своей оси, с силой прижимая этикетку по всей окружности. Это обеспечивает полное прилегание без пузырей даже на 360 градусов.

• Для овальных и прямоугольных канистр: Здесь требуется иная техника. Аппликатор "выстреливает" этикетку на плоскую или овальную поверхность. Сразу после этого канистра проходит через систему сложных прижимных устройств — это могут быть шарнирные "лапы" с мягкими роликами или мощные щетки, которые повторяют контур тары и с силой "разглаживают" этикетку от центра к краям, выгоняя воздух и обеспечивая идеальную адгезию.

Надежность, заложенная в компонентах

Высокая скорость (до 80 единиц в минуту) и работа с тяжелой тарой требуют исключительной надежности. DLM-S построена на компонентах, являющихся промышленным стандартом:

• "Мозг" (ПЛК SIEMENS): Обеспечивает безотказную логику и синхронизацию всех узлов — от датчика ручки до сервопривода. Сенсорный HMI-экран SIEMENS позволяет оператору за минуту перенастроить машину с 5-литрового круглого ведра на 10-литровую овальную канистру, просто выбрав рецепт из памяти.

• "Сердце" (Сервопривод Panisonic): Это не просто мотор. Это гарантия миллиметровой точности. Он контролирует подачу этикетки на микронном уровне, обеспечивая 100% повторяемость от первого до миллионного ведра.

• "Нервная система" (Датчики KEYENCE/Leuze и ПЧ Delta): Оптические "глаза" от KEYENCE и Leuze видят продукт и край этикетки с абсолютной точностью, даже если этикетка прозрачная. Частотный преобразователь (инвертор) Delta обеспечивает плавный старт и остановку тяжелых конвейеров, предотвращая рывки, которые могли бы сбить позиционирование.

Отрасли применения

Система DLM-S незаменима там, где компромисс в качестве маркировки крупной тары недопустим:

• Химическая промышленность: Производители красок, лаков, растворителей, строительных смесей, автохимии (масла, антифризы). Этикетка здесь — это и лицо бренда, и гарантия безопасности.

• Пищевая промышленность (B2B и Horeca): Крупные ведра и контейнеры с соусами, майонезом, джемами, медом, сиропами для ресторанов и других производств.

• Агрохимия: Ведра и канистры с удобрениями, пестицидами, кормовыми добавками, где требуется максимальная стойкость этикетки к агрессивной среде.

Система DLM-S решает фундаментальную проблему: она превращает медленный, хаотичный и ненадежный ручной процесс маркировки крупной тары в быстрый, точный и полностью контролируемый автоматизированный этап производства, гарантируя профессиональный вид каждой единицы продукции.
