База печатающей головки EB-SHN2230 — надежность чернильной системы Markem-Imaje 9232/9410/9450
Маркировочное оборудование серий 9232, 9410 и 9450 спроектировано для непрерывной работы в сложных промышленных условиях, где любая вибрация или смещение рабочих узлов может привести к критическому ухудшению качества печати. Требования к стабильности положения внутренних компонентов в таких системах чрезвычайно высоки, так как формирование капельной струи происходит на микронном уровне точности. Надежность печатающей системы напрямую зависит от жесткости несущей конструкции, которая удерживает все функциональные элементы в заданных координатах на протяжении тысяч часов эксплуатации.
Печатающая головка в сборе представляет собой сложный механизм, в котором интегрированы гидравлические каналы, высоковольтные электроды и прецизионные датчики. Она выполняет функцию финального узла, ответственного за точное направление чернильных капель на поверхность продукта. Каждый элемент внутри головки — от узла сопла до узла желоба — должен быть четко зафиксирован относительно остальных, чтобы обеспечить корректную работу системы фазирования и отклонения, являющуюся основой технологии каплеструйной печати.

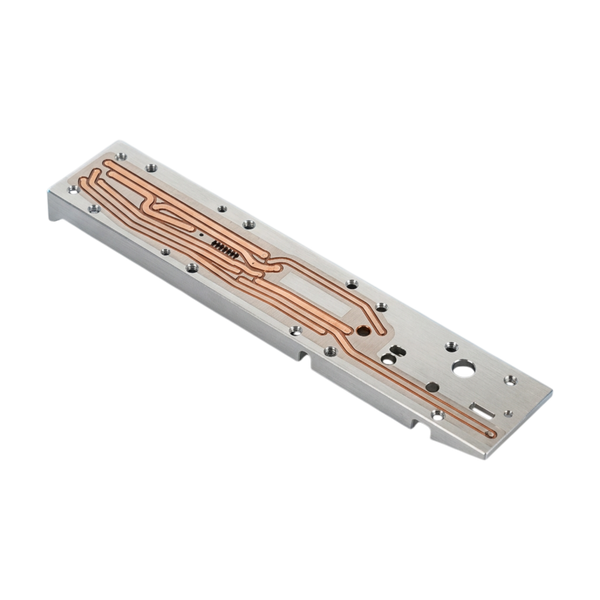

База печатающей головки EB-SHN2230 (старая модель) выступает в роли основного шасси, на котором монтируются все ключевые детали печатающей системы. Изготовленная из специализированного диэлектрического материала, она не только обеспечивает механическую поддержку, но и гарантирует изоляцию высоковольтных компонентов, таких как блок ВН и пластины отклонения. Данная модификация (старая модель) отличается специфической геометрией посадочных мест, разработанной для ранних ревизий принтеров 9450, что обеспечивает правильную прокладку внутренних проводов, включая провод контроля заряда и провод детектора фазы. Конструкция базы минимизирует влияние термических расширений на юстировку струи, что критически важно при колебаниях температуры окружающей среды в цеху.
- Высокая химическая стойкость к агрессивному воздействию растворителя и чернил предотвращает деградацию структуры материала, исключая появление микротрещин и изменение геометрических размеров базы при длительном контакте с парами МЭК.
- Прецизионные направляющие и резьбовые вставки обеспечивают стабильную фиксацию узла сопла и зарядного электрода, что исключает дрейф струи и гарантирует точное попадание капель в узел желоба при каждом запуске системы.
- Оптимизированная система крепления шлангокабеля и внутренней гидравлики позволяет избежать пережатия трубок и повреждения сигнальных линий, обеспечивая свободный доступ для диагностики и очистки внутренних полостей головки.
Регулярная проверка состояния базы печатающей головки является обязательной частью регламентного обслуживания, так как накопление засохших чернил или механический износ креплений могут нарушить стабильность печати. Замена компонента рекомендуется при обнаружении любых признаков деформации или повреждения изоляционных поверхностей, что позволяет предупредить возникновение ошибок высокого напряжения и сохранить ресурс печатающей головки.
