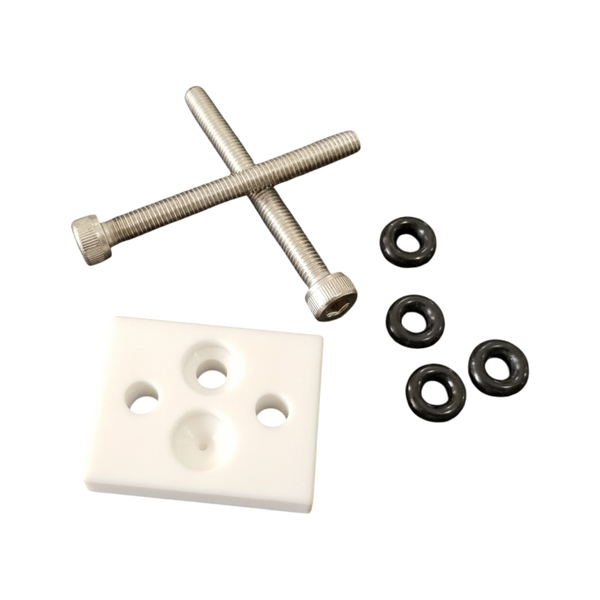

Блок ограничителя соленоидного клапана DB-PL3101 — технический обзор
Блок ограничителя соленоидного клапана DB-PL3101 является критически важным компонентом гидравлической системы каплеструйных принтеров Domino серий A-GP, A120 и A220. Данный узел предназначен для точного регулирования гидравлического сопротивления в контуре подачи чернил или растворителя, обеспечивая стабильные параметры потока жидкости при работе электромагнитных клапанов.
Конструкция компонента базируется на использовании высококачественных полимерных материалов, обладающих абсолютной стойкостью к агрессивным химическим соединениям, таким как метилэтилкетон (МЭК) и этанол. Внутренняя часть блока содержит прецизионно откалиброванные каналы, которые создают необходимый перепад давления. Это позволяет системе поддерживать ламинарный поток и предотвращать гидравлические удары, возникающие при резком открытии или закрытии соленоидных клапанов.
Технические характеристики и преимущества:
- Высокая точность калибровки проходного сечения для стабилизации рабочего давления в системе.
- Химическая инертность материалов корпуса, исключающая деформацию или растворение под действием сольвентов.
- Механическая прочность соединений, предотвращающая утечки жидкости при длительной эксплуатации под нагрузкой.
- Полная совместимость с посадочными местами узлов коллектора моделей A-GP, A120 и A220.
В общей архитектуре принтера данный узел устанавливается непосредственно в блок клапанов или магистраль подачи. Он взаимодействует с насосом и датчиками давления, выполняя роль пассивного регулятора, демпфирующего пульсации. Если блок ограничителя засоряется остатками подсохших чернил или пигмента, это приводит к повышению нагрузки на двигатель насоса и нарушению стабильности формирования капель.
Рекомендации по обслуживанию:
- Регулярная проверка пропускной способности каналов во время планового сервисного обслуживания гидравлического модуля для предотвращения критического роста давления.
- Промывка узла специализированным чистящим раствором при обнаружении отклонений в вязкости чернил или при длительных остановках оборудования.
- Своевременная замена блока при появлении признаков эрозии внутренних каналов или механических повреждений резьбовых соединений.
Данный компонент DB-PL3101 разработан специально для интеграции в принтеры Domino линеек A-GP, A120 и A220, обеспечивая корректную работу клапанной группы и длительный ресурс всей чернильной системы.
