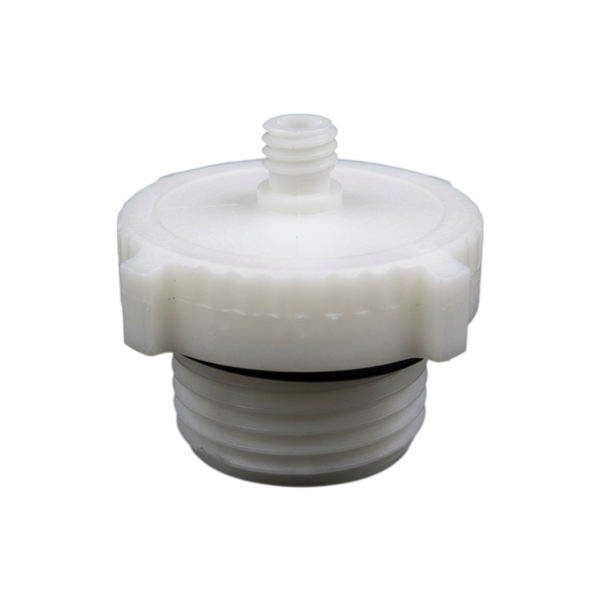

Чернильный фильтр VB370550 — узел финишной очистки для Videojet EXCEL/170I
Чернильный фильтр VB370550 представляет собой критически важный элемент чернильной системы промышленных каплеструйных принтеров Videojet серии EXCEL, включая модель 170I. Этот компонент выполняет функцию финального барьера в гидравлическом контуре, защищая наиболее уязвимые части печатающей головки от микроскопических загрязнений, которые могут привести к остановке производственной линии. В процессе непрерывной циркуляции чернила могут накапливать микрочастицы пыли или продукты полимеризации, поэтому наличие исправного фильтра является обязательным условием для поддержания ламинарного потока струи.
Технические особенности
Конструкция фильтра VB370550 основана на использовании многослойного фильтрующего материала с номинальной пропускной способностью 37 мкм. Корпус изготовлен из высококачественного полимера, обладающего полной химической инертностью к агрессивным компонентам чернил на основе метилэтилкетона (МЭК), этанола или ацетона. Это предотвращает деградацию материала и вымывание пластификаторов в чернильную систему. Внутренняя архитектура узла рассчитана на работу под высоким давлением, создаваемым насосным узлом, обеспечивая равномерное распределение потока по всей площади фильтрующей мембраны без создания избыточного гидравлического сопротивления.
- Высокая емкость удержания загрязнений благодаря увеличенной площади рабочей поверхности фильтрующего элемента.
- Полная совместимость со всеми типами стандартных чернил Videojet для серии EXCEL, что исключает химические реакции внутри корпуса.
- Прочные соединительные штуцеры, гарантирующие герметичность системы и отсутствие подсоса воздуха в магистраль.
Применение и обслуживание
Фильтр VB370550 устанавливается непосредственно в основную магистраль подачи чернил перед входом в шлангокабель печатающей головки. Его состояние напрямую влияет на качество формирования капель: при забитом фильтре наблюдается падение давления, что приводит к нестабильному фазированию и разбрызгиванию чернил. Сервисный инженер должен контролировать перепад давления в системе, так как критическое загрязнение узла может вызвать повышенную нагрузку на помпу и её преждевременный износ. Своевременная замена фильтра предотвращает засорение сопла и повреждение зарядного электрода.
Рекомендуется производить замену чернильного фильтра во время каждого планового технического обслуживания или при переходе на другой тип чернил. Регулярная очистка системы и обновление фильтрующих элементов является залогом длительной эксплуатации гидравлического модуля в интенсивных условиях промышленной маркировки.
