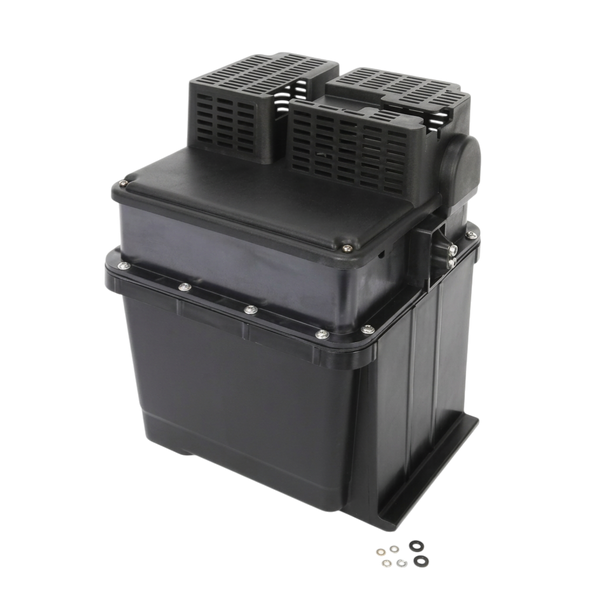

Чернильный модуль PL3478 — технический обзор
Чернильный модуль PL3478 — это ключевой функциональный узел гидравлической системы промышленных каплеструйных принтеров Videojet 1530, принадлежащих к всемирно известной линейке 1000 Series. Данный компонент представляет собой интегрированный блок, отвечающий за циркуляцию, фильтрацию и подготовку рабочей смеси чернил и растворителя перед подачей в печатающую головку. Благодаря модульной конструкции, замена этого узла позволяет быстро восстановить работоспособность оборудования без необходимости длительной разборки отдельных частей чернильной системы.
Техническая конструкция модуля PL3478 разработана с учетом жестких требований промышленного производства, где оборудование работает в режиме 24/7. Внутренние магистрали и резервуары изготовлены из высококачественных химически стойких полимеров, которые не вступают в реакцию с агрессивными компонентами чернил на основе метилэтилкетона (MEK) или спирта. Данная модификация поставляется без насоса, что делает ее экономически выгодным решением в случаях, когда ресурс существующего насосного узла еще не исчерпан, а замене подлежит только блок фильтрации и распределения жидкостей. Точная геометрия внутренних каналов минимизирует риск образования застойных зон и осаждения пигмента.
Технические характеристики и преимущества:
- Полная совместимость с архитектурой Videojet 1000 Series, в частности с моделью 1530.
- Интегрированная многоуровневая система фильтрации для защиты сопла от микрочастиц.
- Высокая герметичность корпуса, предотвращающая испарение растворителя и загрязнение рабочей зоны.
- Оптимизированная конструкция для быстрого подключения шлангокабелей и электрических разъемов.
Чернильный модуль играет роль центрального хаба в гидравлической системе принтера. Он взаимодействует с датчиками уровня и вязкости, обеспечивая стабильное давление в системе, что критически важно для формирования идеальной капли. Узел устанавливается в специальный отсек корпуса, где он надежно фиксируется, обеспечивая виброустойчивость во время работы мощных насосов. Отсутствие насоса в комплекте позволяет сервисному инженеру провести выборочный ремонт, сохраняя оригинальные компоненты, имеющие более длительный ресурс.
Рекомендации по обслуживанию:
- Плановая замена модуля должна производиться в соответствии со счетчиком мотогодин принтера (обычно каждые 6000–12000 часов в зависимости от типа чернил) во избежание критического засорения финишных фильтров.
- При монтаже модуля PL3478 необходимо уделять особое внимание чистоте фитингов и отсутствию воздушных пробок в магистралях, что может повлиять на стабильность давления.
- После установки узла рекомендуется провести полный цикл промывки системы с помощью соответствующего очистного раствора для удаления возможных остатков воздуха и проверки герметичности соединений.
Подводя итог, чернильный модуль PL3478 является незаменимым компонентом для поддержания высоких стандартов маркировки на линиях Videojet 1000 Series, гарантируя долговечность и стабильность гидравлического контура.
