Провод заземления сопла VB-PY0564 — надежность чернильной системы Videojet 1000 Series
Каплеструйные промышленные принтеры Videojet 1000 Series, включая модели 1210, 1510, 1610 и другие, рассчитаны на непрерывную работу в условиях высокоскоростных производственных линий. Высокая интенсивность эксплуатации и строгие требования к качеству маркировки требуют безупречной работы каждого электрического и гидравлического компонента, так как малейший сбой в цепи может привести к дорогостоящим простоям оборудования.
Печатающая головка является ключевым и наиболее технологически сложным узлом системы, где происходит формирование, зарядка и отклонение чернильных капель. Узел сопла требует стабильного электрического потенциала для корректной работы пьезоэлектрического резонатора и точного позиционирования струи, что обеспечивается специализированной системой заземления, неотъемлемой частью которой является данный проводник.

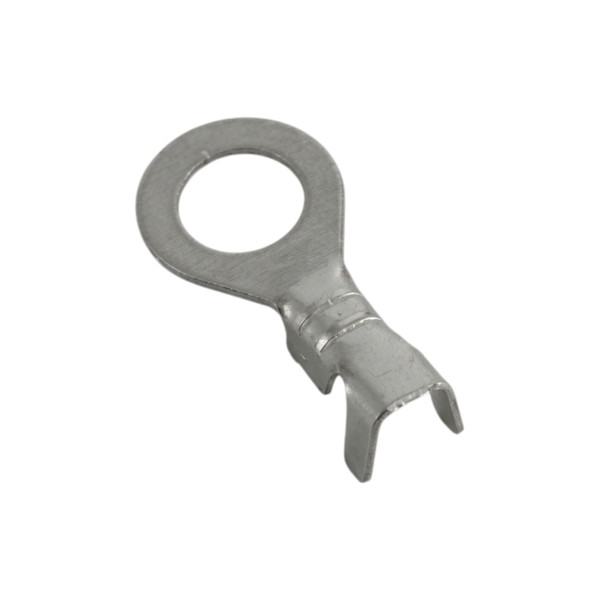

Провод заземления VB-PY0564 конструктивно состоит из многожильного гибкого медного проводника в специальной химически стойкой изоляции и круглой клеммы (Round Lug) диаметром 3,2 мм для надежной фиксации на корпусе узла сопла. Он обеспечивает эффективный отвод статического напряжения и стабилизацию электрического сигнала, что критически важно для предотвращения ошибок высокого напряжения (EHT Trip) и нежелательного рассеивания чернильной струи при печати.
- Высокая проводимость материалов: Использование качественной меди гарантирует минимальное электрическое сопротивление в цепи заземления, что полностью предотвращает накопление статического заряда на сопле и обеспечивает стабильность полета капель даже при максимальных скоростях печати.
- Механическая прочность и вибростойкость: Профессиональный обжим круглой клеммы диаметром 3,2 мм обеспечивает стабильный контакт, который не ослабевает под воздействием постоянных микровибраций, возникающих при работе резонатора и движении конвейерной ленты.
- Устойчивость к агрессивной среде: Гибкая изоляция провода специально разработана для длительного контакта с парами растворителя и чернил, что предотвращает ее преждевременное растрескивание, окисление жил и потерю электрического контакта в условиях промышленного цеха.
Техническое состояние провода заземления и надежность его крепления следует проверять во время каждого планового сервисного обслуживания печатающей головки или при проведении процедуры очистки узла сопла. При обнаружении признаков окисления контактной площадки клеммы, переломов жил или механического повреждения изоляции, компонент подлежит немедленной замене для сохранения эталонного качества печати и предотвращения аварийных остановок принтера.
