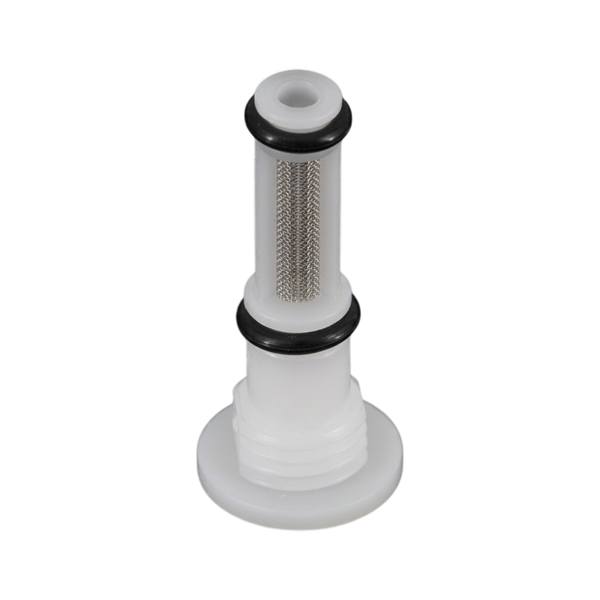

Фильтр подачи и очистки для пигментных чернил LB74511 для принтеров LINX 8800
Фильтр LB74511 — это специализированный компонент гидравлической системы, разработанный для обеспечения стабильной циркуляции пигментных (белых) чернил в принтерах серии Linx 8800. Данный узел выполняет критическую функцию очистки рабочей смеси от посторонних частиц и агломератов пигмента, которые неизбежно образуются в процессе эксплуатации пигментных систем.
Предназначение и принцип работы
В принтерах Linx 8800, работающих с белыми чернилами, основной проблемой является осаждение тяжелых частиц диоксида титана, что приводит к засорению тонких каналов печатающей головки. Фильтр LB74511 с порогом фильтрации 35 мкм устанавливается непосредственно в магистраль подачи, где он задерживает сгустки чернил и микроскопические загрязнения до того, как они попадут в сопло или соленоидный клапан. Взаимодействуя с насосом давления, фильтр помогает стабилизировать поток жидкости, что критически важно для формирования четкой капли и предотвращения отклонения струи при печати на высоких скоростях. Во время циклов автоматической очистки этот же фильтрующий элемент обеспечивает чистоту промывочного раствора, циркулирующего через гидравлический модуль.
Конструкция и материалы
Корпус детали изготовлен из высокопрочного химически стойкого полимера, способного выдерживать длительное воздействие агрессивных растворителей на основе метилэтилкетона и спиртов. Внутренняя структура фильтра состоит из многослойного синтетического волокна с градиентной плотностью, что обеспечивает высокую грязеемкость и минимальное гидравлическое сопротивление даже при значительном накоплении осадка. Все соединительные порты выполнены с высокой точностью, что гарантирует полную герметичность системы и исключает подсос воздуха, который мог бы нарушить стабильность вязкости чернил.
- Регулярная замена фильтра является обязательной при каждом плановом сервисном обслуживании (PM), так как накопленный пигментный осадок значительно увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя из-за перегрева двигателя.
- При обнаружении ошибок, связанных с нестабильным давлением в системе или частым засорением сопла, в первую очередь следует проверить состояние именно этого фильтрующего элемента, так как он является основным индикатором чистоты чернильного контура.
- При монтаже нового фильтра необходимо строго соблюдать направление потока жидкости и убедиться в чистоте подводящих трубок, чтобы избежать попадания остатков старых подсохших чернил в новый фильтрующий материал.
Фильтр LB74511 полностью совместим с моделями Linx 8810, 8820 и другими принтерами 8800 серии, использующими пигментные расходные материалы. Своевременная замена этого узла позволяет поддерживать высокое качество маркировки и избегать дорогостоящих ремонтов печатающей головки и гидравлического модуля.
