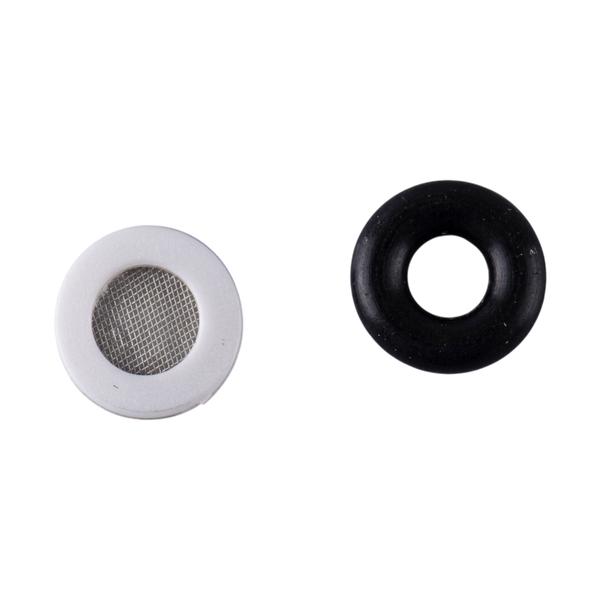

Фильтр сопла LB74221 — прецизионная очистка для пигментных систем
Данный фильтрующий компонент представляет собой специализированный элемент финишной очистки, разработанный для применения в каплеструйных принтерах Linx, работающих на тяжелых пигментных (белых, желтых, голубых) чернилах. Основная функция детали заключается в обеспечении абсолютной чистоты чернильного потока непосредственно перед его поступлением в узел сопла, где формируется струя. Благодаря номинальному порогу фильтрации в 35 мкм, изделие эффективно задерживает микроскопические агломераты пигмента и посторонние частицы, которые неизбежно образуются в гидравлическом контуре вследствие химических процессов или механического износа подвижных частей.
Фильтр имеет специфическую L-образную конфигурацию корпуса (L-Type), что позволяет интегрировать его в ограниченное внутреннее пространство печатающей головки без переламывания подводящих трубок. Он устанавливается в магистраль подачи после основного фильтра модуля, выполняя роль последнего рубежа защиты перед резонатором и пластиной сопла. Взаимодействуя с гидравлической системой, этот узел стабилизирует гидродинамическое сопротивление, что критически важно для поддержания постоянного давления и корректной модуляции капель в процессе печати.
Преимущества использования:
- Специализированная металлическая сетка с размером ячейки 35 мкм обеспечивает оптимальный баланс между глубиной очистки и пропускной способностью, предотвращая преждевременное засорение сопла при работе с высоконасыщенными пигментными смесями.
- Корпус, изготовленный из высококачественного полипропилена, обладает абсолютной стойкостью к агрессивным растворителям на основе метилэтилкетона (МЭК) и этанола, что исключает риск деформации или вымывания пластификаторов в чернильную систему.
- Геометрия L-типа способствует эффективному отведению воздушных пробок во время процедуры промывки головки, что минимизирует время выхода принтера на рабочий режим и предотвращает возникновение ошибок давления.
- Надежная фиксация фильтрующего элемента внутри корпуса гарантирует отсутствие байпасных потоков чернил, направляя весь объем жидкости исключительно через фильтрующую мембрану.
- Защита прецизионного отверстия сопла от абразивного воздействия частиц пигмента позволяет значительно продлить срок эксплуатации дорогостоящего узла сопла и обеспечивает стабильную точку отрыва капель.
Регулярная замена данного фильтра является критически важной для предотвращения повреждения резонатора и обеспечения четкости маркировки. Засоренный фильтр приводит к падению давления, что заставляет насос работать на повышенных оборотах, ускоряя его износ и вызывая перегрев чернильного модуля. Сервисные инженеры рекомендуют заменять фильтр сопла при каждом плановом техническом обслуживании или при первых признаках отклонения струи от центральной оси желоба.
