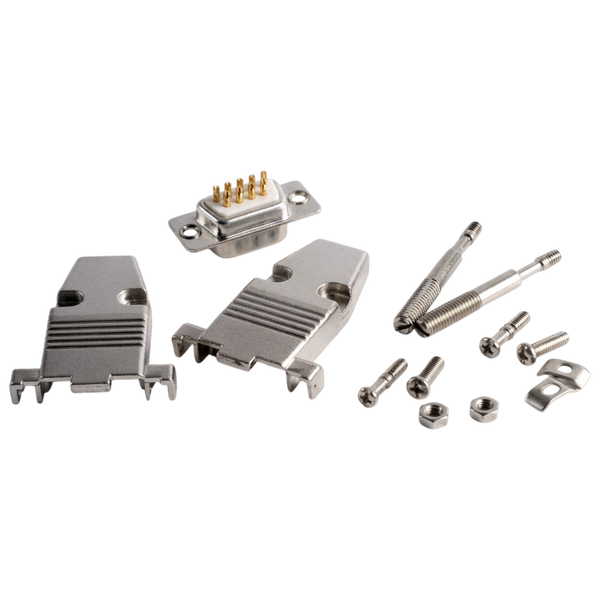

Г-образный разъем LB-PL0077 для принтеров Linx
Г-образный 9-контактный разъем LB-PL0077 представляет собой специализированный интерфейсный компонент, разработанный для обеспечения надежного электрического соединения между материнской платой принтера и внешними устройствами синхронизации. Данный узел используется в маркировочном оборудовании Linx для подключения таких критически важных элементов, как оптический датчик (фотодатчик) и энкодер (датчик скорости линии).
Предназначение и принцип работы
Основная функция разъема заключается в бесперебойной передаче сигналов срабатывания и синхронизации в реальном времени, что позволяет принтеру точно определять момент прохождения продукта по конвейеру и подстраивать скорость печати под движение линии. Через 9-контактную структуру передается не только информационный сигнал, но и питание для периферийных датчиков, что требует высокой стабильности контактной группы. Взаимодействие с платой входов/выходов (I/O Board) позволяет системе мгновенно реагировать на изменения в рабочем цикле, предотвращая ошибки позиционирования маркировки на поверхности объекта. Г-образная конфигурация позволяет избежать перегибов кабеля и механического напряжения в месте подключения, что особенно важно в условиях ограниченного пространства промышленного цеха.
Конструкция и материалы
Корпус разъема изготовлен из ударопрочного термопластичного полимера, обладающего высокой стойкостью к агрессивному воздействию паров растворителя и чернил, часто присутствующих в зоне работы CIJ-принтеров. Внутренние контакты выполнены из медного сплава с антикоррозийным покрытием, что минимизирует переходное сопротивление и предотвращает потерю сигнала из-за окисления. Точность изготовления резьбового соединения гарантирует плотную фиксацию штекера, исключая самопроизвольное разъединение вследствие вибрации конвейерного оборудования.
- Регулярная очистка внешней части разъема от пыли и остатков расходных материалов — используйте только сухую салфетку или сжатый воздух, чтобы предотвратить попадание влаги внутрь контактной группы, что может вызвать короткое замыкание.
- Периодическая проверка целостности фиксирующей гайки и состояния пинов — во время планового сервисного обслуживания убедитесь, что контакты не погнуты и не имеют признаков термического повреждения или сильного окисления, влияющего на качество сигнала энкодера.
- Контроль радиуса изгиба подключенного кабеля — несмотря на Г-образную форму, важно следить, чтобы кабель от оптического датчика не был натянут, так как постоянное напряжение может привести к расшатыванию внутренних соединений на плате интерфейса.
Данный разъем полностью совместим со всеми моделями линейки Linx, включая высокоскоростные модификации и принтеры для пигментных чернил. Замена компонента рекомендуется в случае механического повреждения корпуса или при появлении нестабильных сигналов от датчиков, которые не устраняются программной настройкой.
