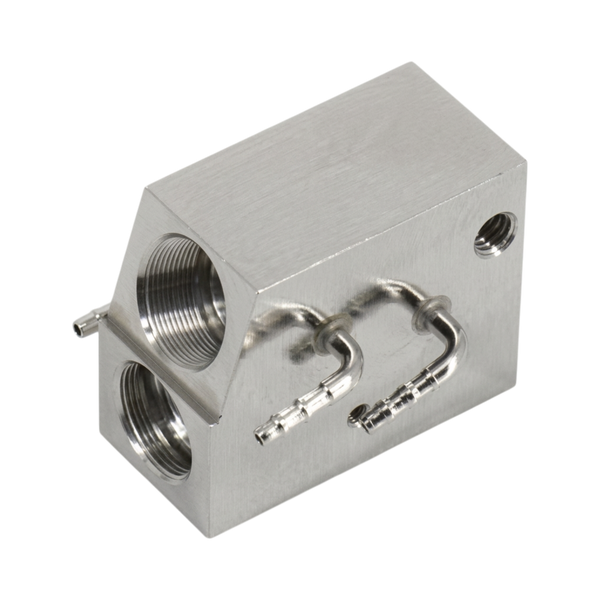

Генератор капель 75 мкм DB45462 для принтеров A-Series
Генератор капель 75 мкм с артикулом DB45462 является центральным функциональным узлом печатающей головки принтеров непрерывной струйной печати (CIJ) Domino A-Series. Данный прецизионный компонент отвечает за преобразование ламинарного потока чернил в последовательность идентичных микроскопических капель, что является базовым условием для формирования качественной и четкой маркировки на высоких скоростях производственных линий.
Предназначение и принцип работы
Принцип работы генератора основан на явлении вынужденного распада струи под воздействием высокочастотных механических колебаний. Внутри узла установлен пьезоэлектрический кристалл, получающий сигнал модуляции от главной платы управления. Эти колебания передаются чернилам, находящимся под давлением в камере сопла, заставляя струю распадаться на равномерные капли в строго определенной точке — точке отрыва. Стабильность этой точки критически важна, так как именно в этот момент каждая капля получает индивидуальный электрический заряд от зарядного электрода. Если генератор работает некорректно, возникает разброс размера капель или нарушается их траектория, что приводит к искажению текста, появлению чернильного тумана внутри головки и частым остановкам оборудования для промывки.
Конструкция и материалы
Конструкция узла DB45462 рассчитана на длительную эксплуатацию в условиях постоянного контакта с химически агрессивными средами. Корпус изготовлен из нержавеющей стали высокой марки, что предотвращает коррозию при использовании чернил на основе метилэтилкетона (МЭК) или спиртов. Выходное отверстие сопла диаметром 75 мкм выполнено с исключительной точностью с помощью лазерного сверления, что гарантирует идеальную цилиндрическую форму канала. Размер 75 мкм считается стандартом для универсальной маркировки, обеспечивая оптимальный баланс между расходом расходных материалов и видимостью шрифта на упаковке. Внутренние каналы узла отполированы для минимизации турбулентности и предотвращения накопления пигмента чернил.
- Регулярная очистка сопла — для удаления подсохших частиц чернил следует использовать исключительно соответствующий чистящий раствор. Категорически запрещено применять механические инструменты (иглы, проволоку) для чистки отверстия 75 мкм, так как малейшая царапина приведет к необратимому отклонению струи.
- Контроль фазировки и модуляции — при замене генератора необходимо провести калибровку параметров модуляции через сервисное меню принтера, чтобы синхронизировать момент распада струи с работой зарядного электрода.
- Проверка герметичности соединений — при монтаже узла к коллектору печатающей головки важно убедиться в целостности уплотнительных колец, чтобы избежать подсоса воздуха в систему, что может вызвать нестабильность давления чернил.
Данный генератор капель 75 мкм DB45462 полностью совместим с принтерами Domino серий A100, A200, A300 и A400 (включая версии Pinpoint и Opaque при использовании соответствующих типов сопел). Своевременная замена этого узла при износе пьезоэлемента или необратимом засорении каналов позволяет восстановить заводские параметры качества печати и снизить нагрузку на систему фильтрации и насос желоба.
