Герметизация малогабаритных узлов и вакуумная стабильность: Роль кольца WB500-0031-164 в Videojet 400 серии

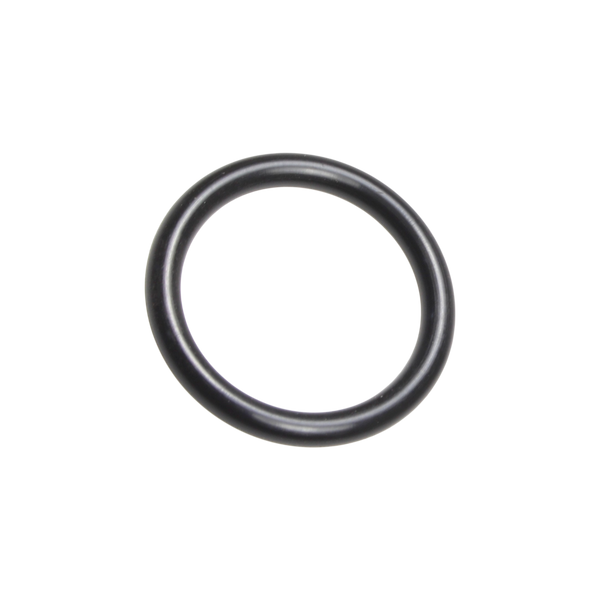

Уплотнительное кольцо круглого сечения с артикулом WB500-0031-164 является критически важным прецизионным элементом для поддержания стабильной работы гидравлических манифольдов в принтерах Videojet 400 серии (в частности Videojet 43s) и оборудовании Willett. Учитывая специфические размеры — внутренний диаметр 12.42 мм, внешний 15.98 мм и толщину сечения 1.78 мм, данный уплотнитель задействован в узлах среднего и малого размера, где требуется максимальная плотность при компактных габаритах посадочного места.
Физико-химические свойства и инженерная стойкость Viton (FKM)
Использование фторкаучука (Viton) в производстве этого кольца является обязательным требованием для систем CIJ из-за постоянного контакта с агрессивными расходными материалами:
-
Абсолютная MEK-стойкость: Чернила Videojet и Willett на основе метилэтилкетона обладают свойством разрушать обычную резину за считанные часы. Данный уплотнитель сохраняет свою паспортную толщину 1.78 мм и внутренний диаметр 12.42 мм без разбухания, что предотвращает сужение проходного сечения гидравлических каналов.
-
Компрессионная память: Материал обладает высоким показателем упругого восстановления. При монтаже кольцо сжимается для создания герметичного барьера, и благодаря качеству эластомера оно годами удерживает обратное давление на стенки канавки, исключая микроутечки паров растворителя.
-
Термическая выносливость: В процессе длительной работы Videojet 43s внутренний объем манифольда нагревается. Кольцо WB500-0031-164 не теряет эластичности и не прикипает к металлическим или пластиковым поверхностям, что позволяет проводить регламентное обслуживание без повреждения узлов.
Влияние на стабильность печати и ресурс оборудования
-
Стабилизация вакуумного контура (Gutter): Любая неплотность в месте установки этого кольца приводит к подсосу воздуха. Для Videojet 400 серии это критично: воздух в системе возврата чернил вызывает пульсации, что приводит к ошибкам фазы и загрязнению печатающей головки.
-
Защита от кавитации: Герметичность соединения диаметром 12.42 мм гарантирует, что в основную магистраль не будут попадать пузырьки воздуха. Это напрямую защищает насос от кавитационных ударов, которые способны преждевременно вывести из строя дорогостоящий насосный агрегат.
Сервисный регламент
Для обеспечения бесперебойной работы конвейера, замена кольца WB500-0031-164 обязательна при каждом вскрытии соответствующего узла манифольда или при замене магистральных фильтров в Videojet и Willett. Повторная установка уже деформированного уплотнителя — это гарантированный путь к нестабильной вязкости чернил из-за неконтролируемого испарения мейкапа.
