нергообеспечение интерфейса и визуальный контроль: Технологическая роль инвертора WB378336

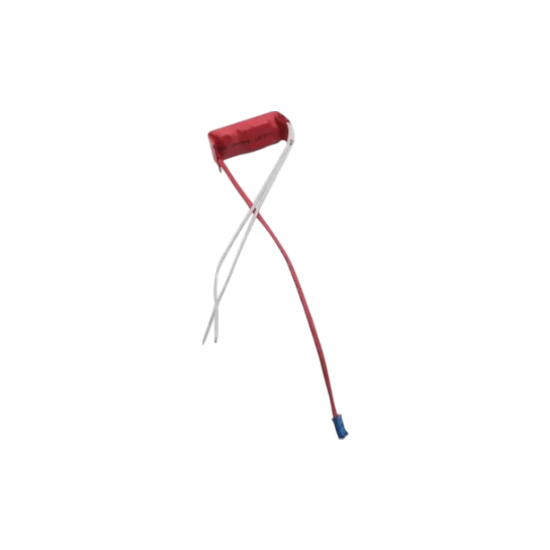

Электронный модуль WB378336 (Backlight Inverter) — это узкоспециализированный высоковольтный преобразователь, отвечающий за жизнеобеспечение панели управления в промышленных каплеструйных принтерах Videojet 400 серии (в частности Videojet 43s) и оборудовании Willett. Хотя этот узел не контактирует с чернилами, он является единственным мостом между оператором и телеметрией гидравлического и печатающего контуров.
Физика процесса и взаимодействие узлов: Главная задача инвертора заключается в преобразовании низковольтного постоянного тока (DC), поступающего от материнской платы, в высокочастотное переменное напряжение (AC). Это напряжение необходимо для «поджига» и поддержания стабильного свечения лампы с холодным катодом (CCFL), которая подсвечивает жидкокристаллический экран принтера. В условиях промышленного цеха, где освещение часто бывает недостаточным, трансформатор инвертора WB378336 генерирует мощность, достаточную для максимальной контрастности дисплея. Компонентная база инвертора имеет встроенное экранирование, защищающее его от воздействия электромагнитных наводок, генерируемых высоковольтным модулем отклонения капель (EHT) в печатающей головке.
Последствия для производственного процесса: Отказ инвертора WB378336 напрямую не останавливает насос или печать, но делает принтер полностью «слепым». Экран мгновенно гаснет. Если в этот момент на конвейере произойдет сбой вязкости (Viscosity Fault), отклонение струи или просто закончится растворитель, сервисный инженер не сможет прочитать код аварии, чтобы оперативно устранить проблему. Без визуального интерфейса невозможно запустить циклы промывки, сменить маркировочное сообщение или откалибровать давление. Таким образом, выход из строя этого небольшого электронного модуля превращает любую мелкую ошибку гидравлики в длительный и дорогой простой линии. Установка нового инвертора возвращает 100% контроль над диагностикой оборудования.
