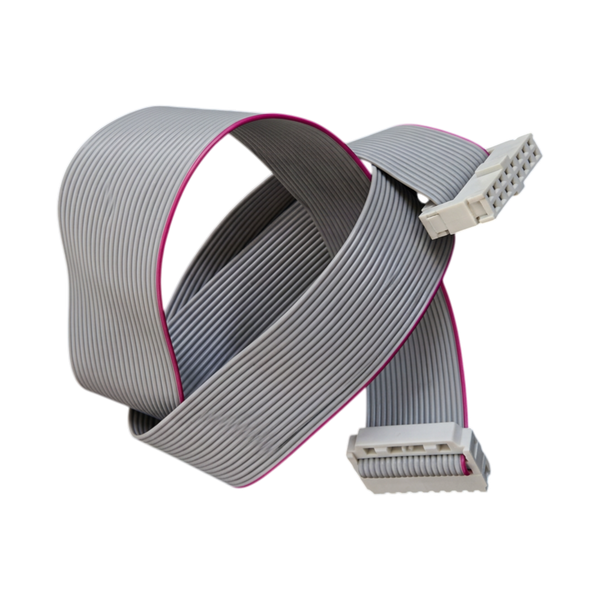

Кабель чернильного модуля и материнской платы VB-PC1860 — надежное соединение электронных узлов
Кабель чернильного модуля и материнской платы (20P) VB-PC1860 является критически важным элементом электронной системы каплеструйных принтеров Videojet 1000 Series. Данный компонент обеспечивает бесперебойный обмен данными и питанием между основным управляющим узлом (материнской платой) и исполнительным гидравлическим блоком (чернильным модулем). В современных системах маркировки стабильность передачи сигналов является залогом непрерывного производственного процесса, поэтому состояние этого шлейфа напрямую влияет на общую работоспособность оборудования.
Технические особенности
Выполненный в виде многожильного шлейфа с 20-контактными разъемами, кабель VB-PC1860 рассчитан на длительную эксплуатацию в условиях постоянных вибраций и возможного воздействия агрессивных паров растворителя. Конструкция предусматривает использование медных проводников с низким сопротивлением, что минимизирует падение напряжения и искажение сигналов. Каждый контакт в разъеме имеет специальное покрытие, предотвращающее окисление, обеспечивая стабильный электрический контакт на протяжении всего срока службы. Гибкая изоляция шлейфа защищает проводники от переламывания при проведении сервисных работ или вибрационной нагрузке от насосного узла.
- 20-контактная конфигурация для полной совместимости с разъемами материнских плат Videojet 1000 Series;
- Высокая стойкость к агрессивной среде промышленного цеха и парам МЭК-основанных жидкостей;
- Оптимальная длина и гибкость для удобной прокладки внутри корпуса без лишних натяжений.
Применение и обслуживание
Кабель устанавливается внутри корпуса принтера, соединяя разъемы на материнской плате с соответствующими портами чернильного модуля. От целостности этого шлейфа зависит точность управления давлением, работа клапанов, подача чернил и считывание показателей датчиков вязкости и уровня, что напрямую влияет на качество маркировки и отсутствие ошибок в работе гидравлики. Любое нарушение целостности проводников или плохой контакт могут привести к непредсказуемым сбоям в работе принтера или полной остановке линии.
Рекомендуется проводить визуальный осмотр кабеля во время каждого планового сервисного обслуживания на предмет механических повреждений, следов протекания жидкостей или надежности фиксации в разъемах. Данный компонент совместим со всей линейкой принтеров Videojet 1000 Series (модели 1210, 1220, 1510, 1520, 1610, 1620, 1710), где используется стандартный 20-пиновый интерфейс связи с чернильным модулем.
