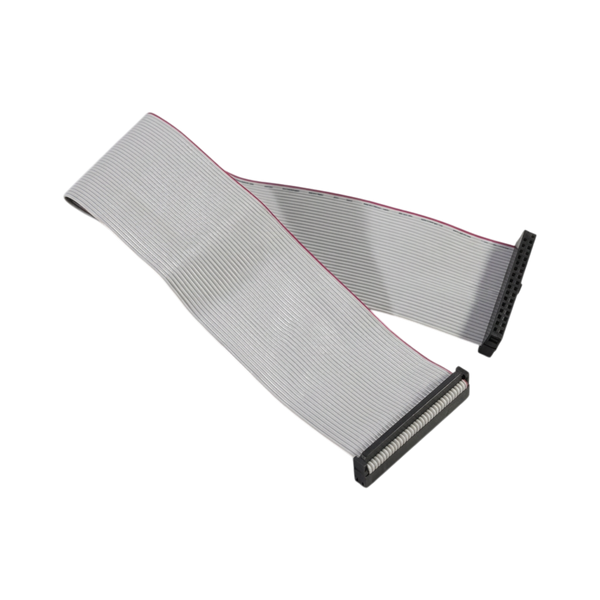

Кабель соединения платы промышленного интерфейса с материнской платой (50P) EB40204 для принтеров Markem-Imaje 9450
Шлейф EB40204 представляет собой критически важный коммуникационный компонент, предназначенный для обеспечения стабильного обмена данными между платой промышленного интерфейса и материнской платой принтеров серии 9450. Этот многожильный провод служит магистралью для передачи управляющих сигналов, позволяя интегрировать маркировочное оборудование в сложные автоматизированные производственные линии.
Предназначение и принцип работы
Функционально данный кабель выполняет роль центрального информационного канала, через который материнская плата получает данные от внешних устройств, таких как фотодатчики, энкодеры и системы управления конвейером. Каждый из 50 контактов (50P) задействован в передаче специфических логических уровней, отвечающих за запуск печати, определение скорости движения продукта и обратную связь с системой аварийной остановки. Бесперебойная работа шлейфа EB40204 необходима для точной синхронизации момента нанесения маркировки с положением объекта на конвейере, что исключает риск смещения оттиска или пропуска продукции.
Помимо входных сигналов, через данный кабельный жгут передаются команды на внешние исполнительные устройства, например, на предупредительный фонарь (маяк) или блоки отбраковки. Надежная фиксация разъемов на обоих концах шлейфа гарантирует отсутствие помех и ошибок в протоколах передачи данных, что особенно важно в условиях высокой электромагнитной активности промышленного цеха. Взаимодействие узлов через этот кабель позволяет принтеру работать как единый интеллектуальный модуль в составе общей системы автоматизации предприятия.
Конструкция и материалы
Конструктивно EB40204 выполнен в виде плоского гибкого шлейфа с высокой плотностью проводников, что позволяет компактно разместить его внутри корпуса принтера без риска пережатия другими внутренними модулями. Изоляция проводников рассчитана на длительную эксплуатацию в условиях вибраций, создаваемых насосами гидравлической системы и внешним оборудованием. Контактные группы разъемов имеют специальное покрытие, предотвращающее окисление в атмосфере, которая может содержать пары растворителя или повышенную влажность.
- При проведении сервисных работ или замене плат необходимо убедиться в полном отсутствии напряжения на блоке питания перед отсоединением шлейфа, чтобы избежать повреждения портов материнской платы статическим разрядом или коротким замыканием.
- Рекомендуется периодически проверять целостность изоляции и надежность посадки разъемов в гнездах, так как постоянная вибрация может привести к ослаблению фиксации, что вызовет прерывистые ошибки интерфейса или сбои в синхронизации печати.
- При прокладке кабеля внутри корпуса следует избегать острых изгибов и контакта с нагревательными элементами, так как это может привести к внутреннему излому жил или деградации диэлектрика, что критично для сохранения целостности сигнала.
Данный компонент полностью совместим с моделями 9232, 9410 и 9450, обеспечивая идентичность параметров передачи сигнала. Замена шлейфа EB40204 обычно производится при обнаружении физических повреждений или при диагностике нестабильных ошибок связи с внешними датчиками линии.
