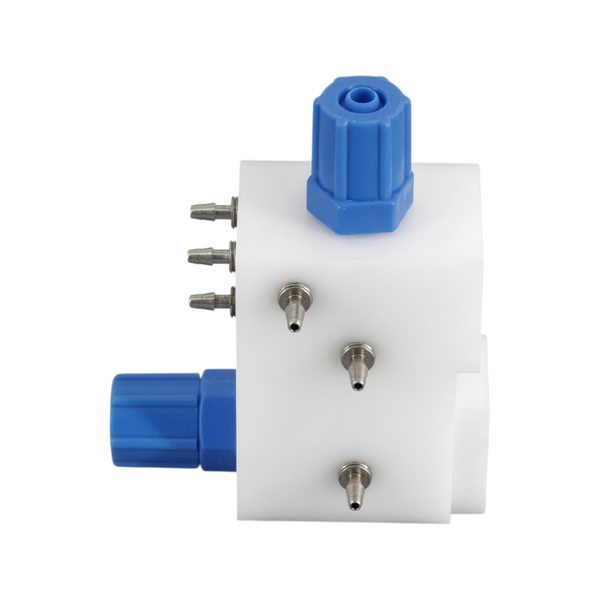

Комплект эжекторного насоса LB16006 — узел создания вакуума в системе рекуперации
Комплект эжекторного насоса LB16006 является критически важным функциональным узлом гидравлической системы каплеструйных принтеров Linx серии 4900. Данный компонент отвечает за создание стабильного разряжения (вакуума), необходимого для эффективного отбора чернил из желоба печатающей головки и их возврата обратно в чернильную систему. Бесперебойная работа эжекторного насоса обеспечивает замкнутый цикл циркуляции расходных материалов, что является основой технологии непрерывной печати.
Технические особенности
Узел LB16006 работает на основе принципа Вентури, где кинетическая энергия основного потока чернил под высоким давлением преобразуется в энергию разряжения в камере смешивания. Такая конструкция не имеет подвижных механических элементов в зоне контакта с вакуумной линией, что значительно повышает надежность системы по сравнению с механическими вакуумными насосами. Использование специализированных химически стойких полимеров при изготовлении корпуса и внутренних сопел позволяет узлу выдерживать агрессивное воздействие растворителей на основе метилэтилкетона (МЭК) и этанола без деградации материала.
- Прецизионная геометрия внутреннего сопла для формирования стабильного вакуумного потока при изменении рабочего давления в магистрали.
- Высокая устойчивость к температурным колебаниям, что предотвращает деформацию каналов и потерю герметичности соединений.
- Оптимизированная конструкция для минимизации риска возникновения турбулентности, которая может привести к вспениванию чернил.
Применение и обслуживание
В инженерной практике замена комплекта LB16006 обычно проводится при обнаружении симптомов недостаточного вакуума в линии рекуперации. Основными признаками износа или критического загрязнения узла являются переполнение желоба (gutter overflow), накопление чернил на дне печатающей головки и частые ошибки высокого напряжения (EHT trip), вызванные загрязнением электродов. Если промывка растворителем не восстанавливает пропускную способность каналов эжектора, узел подлежит полной замене для предотвращения повреждения других элементов гидравлического модуля.
Регулярная очистка и контроль состояния фильтров в системе подачи позволяют значительно продлить срок службы эжекторного насоса, так как мелкие частицы сухих чернил могут вызвать абразивный износ внутренних поверхностей сопла. Данный комплект полностью совместим с гидравлической схемой Linx 4900 и устанавливается в штатное место без необходимости дополнительной калибровки системы, при условии соблюдения герметичности всех трубных соединений.
