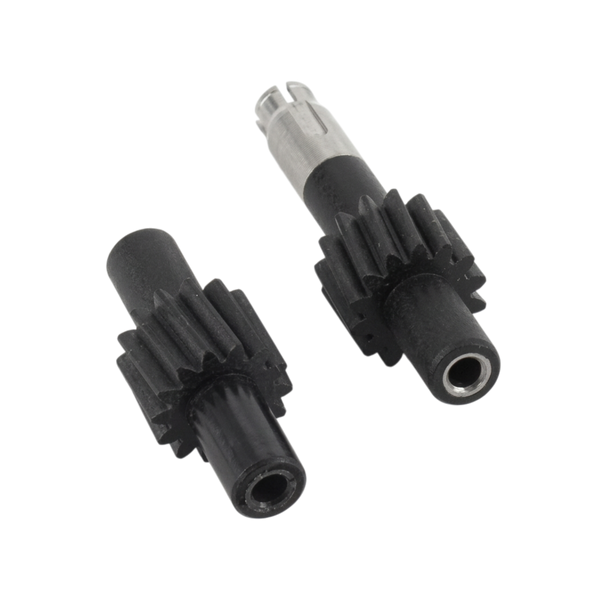

Комплект шестерён насоса DB-PL3381 для принтеров Domino A320i/420i/520i
Данный комплект шестерён является ключевым ремкомплектом для восстановления функциональности основного насоса в промышленных каплеструйных принтерах серии Domino A-i. Он предназначен для замены изношенных подвижных частей насосного узла, непосредственно отвечающих за перекачку рабочих жидкостей под заданным давлением.
Предназначение и принцип работы
Шестерни работают по принципу объемного вытеснения жидкости: при вращении зубья захватывают чернила или растворитель из входного канала и перемещают их вдоль внутренних стенок камеры насоса к выходному патрубку. Точность профиля зубьев имеет решающее значение для поддержания ламинарного потока жидкости без пульсаций, что критически влияет на стабильность формирования капель в печатающей головке. Взаимодействие шестерён обеспечивает герметичность рабочих камер, предотвращая обратный ток жидкости и позволяя системе мгновенно реагировать на команды контроллера давления.
В процессе длительной эксплуатации механическое трение и абразивные свойства пигментных чернил приводят к постепенному износу поверхностей, что проявляется в падении производительности насоса и нестабильности рабочего давления. Своевременная замена комплекта шестерён позволяет избежать замены всего насосного узла в сборе, восстанавливая гидравлические характеристики системы до номинальных значений.
Конструкция и материалы
Компоненты изготовлены из высокотехнологичного композитного полимера, обладающего исключительной химической стойкостью к агрессивным растворителям на основе метилэтилкетона (MEK), ацетона и спиртов. Материал характеризуется низким коэффициентом трения и высокой механической прочностью, что минимизирует выделение микрочастиц износа в чернильную систему. Геометрия шестерён рассчитана с допуском в несколько микрон (мкм), что гарантирует идеальную посадку на приводной вал и плотное зацепление зубьев без заклинивания при термическом расширении во время интенсивной работы.
- Перед установкой новых шестерён необходимо провести полную очистку внутренней камеры насоса от остатков высохших чернил и металлической пыли, используя соответствующий очистной раствор, чтобы предотвратить повреждение новых поверхностей.
- При монтаже следует уделять особое внимание состоянию вала двигателя и втулок скольжения; наличие люфта или радиального биения может привести к неравномерному износу зубьев и преждевременному выходу ремкомплекта из строя.
- После завершения сборки узла обязательно проводится процедура деаэрации (удаления воздуха) и последующая калибровка давления через сервисное меню принтера для синхронизации работы насоса с датчиком давления.
Комплект DB-PL3381 полностью совместим с гидравлическими модулями принтеров Domino моделей A320i, A420i и A520i. Рекомендуется держать данный ремкомплект в сервисном запасе для оперативного устранения неисправностей, связанных с падением давления в чернильном контуре.
