Кондуит сопла DB-SHN2517 — защита коммуникационных линий печатающей головки
Кондуит сопла DB-SHN2517 представляет собой защитный узел шлангокабеля, специально разработанный для каплеструйных принтеров Domino серии A, включая модели A100, A200, A300 и A+. Этот компонент играет ключевую роль в обеспечении физической защиты и упорядочивания внутренних коммуникаций, таких как сигнальные провода и трубки подачи рабочих жидкостей. Использование качественного кондуита предотвращает повреждение критических узлов электроники и гидравлики, обеспечивая бесперебойную работу маркировочного оборудования в условиях интенсивного промышленного производства. В системе CIJ-печати любая деформация защитной оболочки может привести к нарушению стабильности струи и, как следствие, к снижению качества наносимой маркировки.
Технические особенности и конструкция

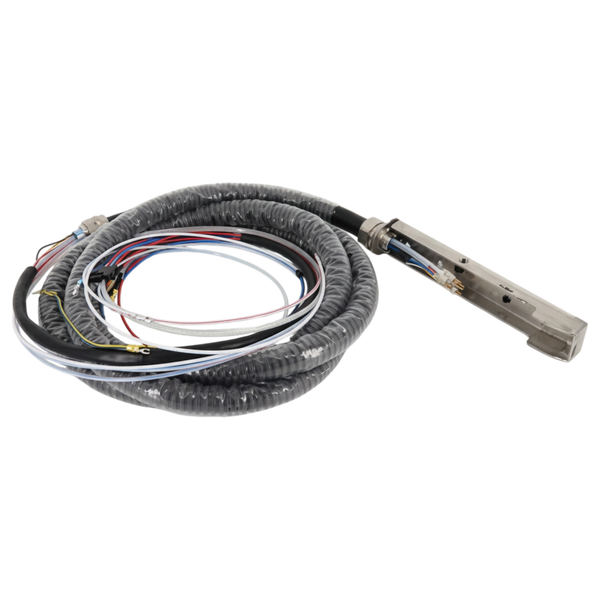

Узел имеет фиксированную длину 3 м и поставляется в сборе с внутренним сигнальным проводом и посадочным местом трубки (pipe seat). Такая конфигурация позволяет сервисным инженерам проводить быструю замену изношенного участка без необходимости сложной сборки внутренних элементов в полевых условиях. Внешняя оболочка изготовлена из износостойкого полимера, который сохраняет эластичность при широком диапазоне температур и обладает исключительной химической стойкостью к воздействию агрессивных чернил и растворителей. Это предотвращает химическую деградацию материала и проникновение паров растворителя к сигнальным жилам, что критично для сохранения точности фазировки каплеобразования.
- Стандартная длина 3 м позволяет оптимально расположить печатающую головку на производственной линии, обеспечивая свободу хода механизмов.
- Наличие интегрированного посадочного места гарантирует герметичность и правильное позиционирование гидравлических соединений внутри печатающей головки.
- Провод в комплекте обеспечивает надежную передачу данных от датчиков печатающей головки к основной плате управления без потерь и искажений сигнала.
- Усиленная конструкция защищает внутренние магистрали от абразивного износа, случайных ударов и сдавливания, характерных для цеховой среды.
- Материал кондуита минимизирует накопление статического заряда, что важно для корректной работы системы контроля заряда капель.
Применение и обслуживание
Кондуит сопла монтируется непосредственно в печатающую головку и фиксируется в корпусе принтера через специальные уплотнительные вводы. Он защищает провод контроля заряда и провод детектора фазы, которые крайне чувствительны к внешним электромагнитным наводкам и механическим деформациям. Нарушение целостности этого узла может привести к нестабильности печати, появлению ошибок «Phasing Error» или повреждению высоковольтного блока питания (ВН) из-за возможного контакта токопроводящих чернил с заземленными частями корпуса при утечке внутри кондуита.
Рекомендуется проводить плановый осмотр кондуита на предмет изломов, потертостей или признаков химической деградации материала (размягчения или хрупкости). Модель DB-SHN2517 является стандартным решением для принтеров Domino A100, A200, A300 и A+, полностью соответствуя техническим требованиям производителя по пропускной способности, радиусу изгиба и уровню изоляции внутренних проводников. Своевременное обновление данного узла предотвращает дорогостоящий ремонт печатающей головки и минимизирует время простоя оборудования.
