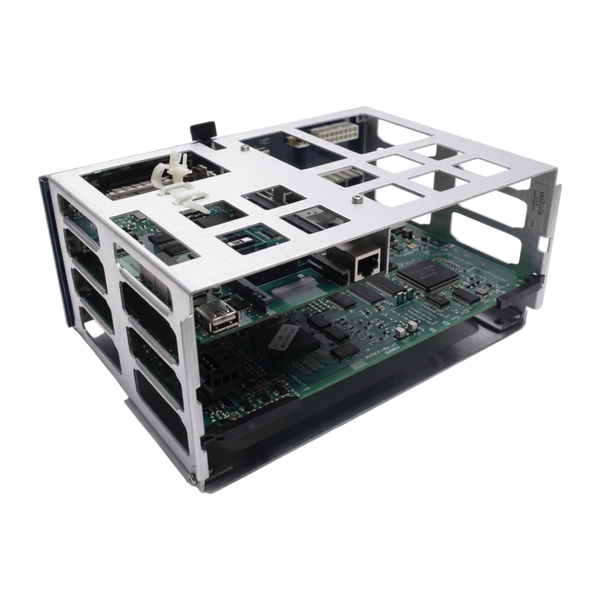

Материнская плата DA-PC1274 — центральный блок управления
Материнская плата DA-PC1274 выступает главным вычислительным центром для каплеструйных принтеров Domino A100+, A200+ и A300+. Она координирует взаимодействие всех электронных компонентов, обрабатывает входные сигналы от датчиков и формирует управляющие импульсы для исполнительных механизмов. Узел интегрирует в себе логические схемы, память для хранения настроек и интерфейсы связи с периферийным оборудованием, отвечая за каждый этап формирования маркировки.
Компонент устанавливается внутри корпуса принтера на специальные диэлектрические стойки и соединяется с блоком питания, платами интерфейса и шлангокабелем печатающей головки. Плата управляет процессом каплеобразования, синхронизацией печати с движением конвейера и контролем состояния гидравлической системы. Через разъемы на плате осуществляется подключение энкодера, фотодатчика и сигнальной лампы для мониторинга рабочих процессов в реальном времени, что позволяет системе мгновенно реагировать на изменения параметров чернильного контура.
Преимущества использования:
- Точная фазировка и синхронизация — плата обрабатывает сигналы детектора фазы с высокой частотой, что позволяет удерживать стабильность печати даже при резком изменении скорости производственной линии.
- Управление высоковольтным блоком — узел контролирует параметры напряжения на пластинах отклонения, предотвращая рассеивание чернильного тумана и загрязнение печатающей головки.
- Мониторинг гидравлических показателей — считывание данных с датчиков давления и уровня позволяет плате автоматически регулировать обороты насоса и поддерживать заданную вязкость чернил.
- Защита от электрических помех — многослойная архитектура текстолита предусматривает эффективную фильтрацию электромагнитных шумов, что критично для стабильной работы в условиях цеха.
- Быстрая диагностика неисправностей — наличие светодиодных индикаторов статуса непосредственно на плате помогает сервисному инженеру оперативно локализовать проблему в цепях питания.
При выходе платы из строя принтер может не инициализироваться, выдавать критические ошибки связи с головкой или некорректно управлять соленоидными клапанами. Чаще всего причиной неисправности становится попадание чернил или растворителя на контакты разъемов, а также перепады напряжения в сети питания. Замена узла требует квалифицированного вмешательства для правильного переноса настроек конфигурации и последующей калибровки параметров струи для восстановления четкости маркировки.
