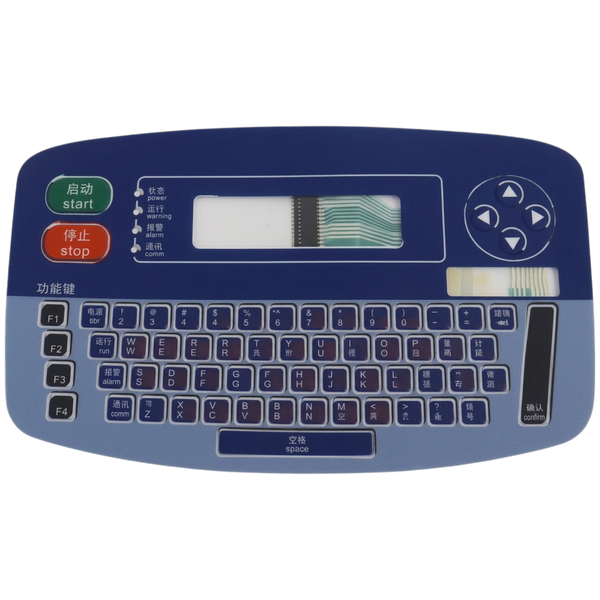

Мембранная клавиатура LB-PL1434 — узел интерфейса оператора
Мембранная клавиатура LB-PL1434 является критически важным узлом для взаимодействия персонала с интеллектуальной системой управления маркировочных принтеров Linx. Она выполняет роль основного устройства ввода, позволяя оператору осуществлять выбор сообщений, редактировать параметры печати, запускать процедуры очистки и контролировать состояние гидравлической системы в реальном времени. Без исправной панели управления доступ к функционалу оборудования становится невозможным, что делает данный компонент ключевым элементом для обеспечения непрерывности производственного процесса на линиях, где используется техника Linx.
Конструктивно изделие представляет собой многослойную гибкую панель, изготовленную из химически стойких полимерных материалов, способных выдерживать постоянное воздействие растворителей и чернил. Внутренняя структура содержит сетку серебряных или угольных проводников, которые формируют контактные пары для каждой клавиши, обеспечивая четкое замыкание цепи при нажатии. Внешний слой имеет специальное покрытие, защищающее графические обозначения от стирания и предотвращающее проникновение влаги внутрь корпуса принтера. Гибкий шлейф, интегрированный в клавиатуру, предназначен для прямого подключения к материнской плате, обеспечивая быструю передачу сигналов без задержек.
Исправность мембранной клавиатуры напрямую влияет на стабильность работы всего принтера, так как любое некорректное срабатывание клавиш может привести к ошибочной настройке критических параметров, таких как давление в системе или вязкость чернил. Четкий тактильный отклик кнопок позволяет инженеру-сервиснику быстро проводить диагностику и навигацию по сервисному меню, что существенно сокращает время технического обслуживания. Герметичное исполнение клавиатуры защищает внутренние электронные компоненты, включая блок питания и плату управления, от агрессивных испарений растворителя, что является стандартным условием работы CIJ-принтеров.
Замена клавиатуры LB-PL1434 становится необходимой при появлении признаков физического износа, таких как разрывы верхнего слоя, потеря эластичности мембраны или отсутствие реакции на нажатие определенных клавиш. Особую опасность представляют микротрещины на поверхности, так как через них агрессивные жидкости могут попасть на контакты шлейфа, вызывая коррозию или короткое замыкание материнской платы. Если вовремя не заменить поврежденную клавиатуру, риск выхода из строя дорогостоящей электроники возрастает в геометрической прогрессии, что может привести к длительному простою всей упаковочной линии.
Данная модификация LB-PL1434 (4900) полностью совместима с принтерами Linx и соответствует всем геометрическим параметрам посадочного места на корпусе. Перед установкой нового узла сервисному инженеру необходимо провести полную очистку поверхности корпуса от остатков старого клея и тщательно обезжирить зону монтажа для обеспечения максимальной адгезии. Правильное подключение шлейфа к разъему на плате и плотное прижатие краев клавиатуры гарантирует восстановление герметичности корпуса и надежную эксплуатацию оборудования в условиях повышенной влажности или запыленности производства.
