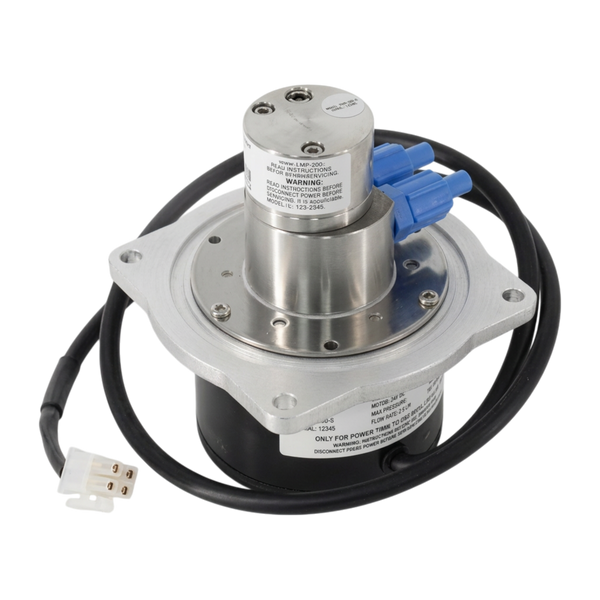

Насосный узел LB-HGN0806 — создание стабильного давления в гидравлической системе Linx
Насосный узел LB-HGN0806 является ключевым компонентом гидравлической системы каплеструйных принтеров Linx серий 4900 и 5900. Данный узел выполняет критически важную функцию — создание и поддержание прецизионного рабочего давления чернил, что необходимо для формирования стабильной струи и точного отклонения капель в печатающей головке. Бесперебойная работа этого узла напрямую влияет на качество маркировки и общую производительность маркировочного оборудования на производственной линии.
Технические особенности и конструкция
Конструкция данного узла базируется на шестеренчатом механизме с использованием так называемой «тонкой шестерни» (thin gear), что позволяет достичь высокой точности дозирования рабочей жидкости при каждом обороте вала. Корпус узла изготовлен из специализированных сплавов и полимеров, обладающих высокой химической стойкостью к агрессивным компонентам чернил и растворителей на основе метилэтилкетона (МЭК) или этанола. Поставка в сборе с двигателем (маркировка MG — Motor + Gear) обеспечивает идеальную центровку валов и исключает возникновение вибраций, которые могли бы негативно повлиять на стабильность гидравлического потока.
- Использование тонкой шестерни минимизирует амплитуду пульсаций давления, что критично для работы с мелкими соплами.
- Статор двигателя оптимизирован для длительной эксплуатации в режиме 24/7 без перегрева внутренних обмоток.
- Герметичная камера насоса надежно изолирована от электрической части привода, что предотвращает короткое замыкание при микропротечках.
- Высокое качество обработки внутренних поверхностей шестерен уменьшает механическое трение и предотвращает деградацию чернил.
Применение и обслуживание
Насосный узел LB-HGN0806 устанавливается непосредственно в гидравлический модуль принтера. Его замена производится в случаях, когда система самодиагностики принтера сигнализирует о невозможности стабилизации давления или при обнаружении значительного механического износа, проявляющегося повышенным уровнем шума во время работы. Поскольку данный узел работает под постоянной нагрузкой, состояние его шестерен и уплотнений определяет ресурс всей чернильной системы. Своевременная диагностика состояния насоса позволяет избежать критических поломок, таких как заклинивание двигателя или разгерметизация магистрали.
При замене узла рекомендуется проводить полную очистку гидравлического контура и замену магистральных фильтров, чтобы предотвратить попадание продуктов износа в новый насос. Данный компонент полностью совместим с моделями Linx 4900 и Linx 5900, обеспечивая полное соответствие техническим регламентам производителя оборудования.
