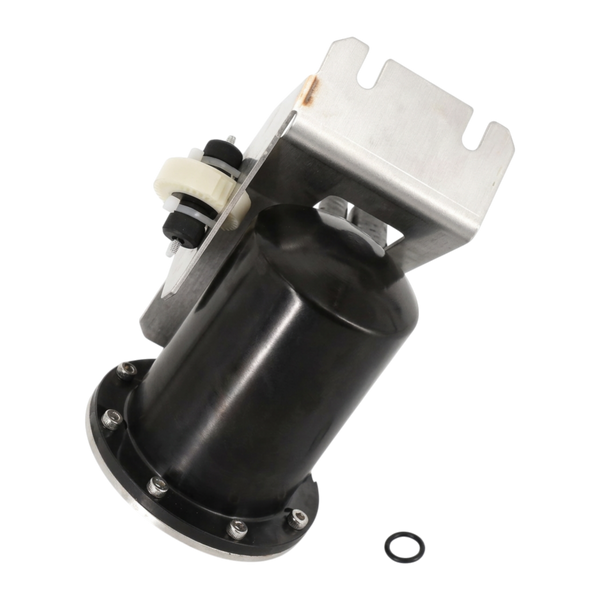

Основной фильтр EB49406 — технический обзор
EB49406 — это ключевой компонент чернильной системы, разработанный для обеспечения максимальной чистоты рабочей жидкости в принтерах серии 9232/9410/9450, в частности в модели 9450C. Данный узел отвечает за удаление микроскопических загрязнений, которые могут попасть в систему при заправке или образоваться вследствие химических процессов внутри гидравлического модуля, предотвращая повреждение печатающей головки.
Фильтрующий элемент размещен в прочном химически стойком корпусе, рассчитанном на длительную эксплуатацию под постоянным рабочим давлением. Внутренняя структура состоит из прогрессивных слоев полимерного материала, что позволяет эффективно распределять частицы загрязнений по всему объему фильтра, предотвращая резкое падение давления в магистрали. Важной особенностью данной модификации является то, что она поставляется без датчика давления, что требует перестановки существующего сенсора или его отдельного приобретения при полной модернизации узла.
Технические характеристики и преимущества:
- Оптимизированная площадь фильтрации для стабильной работы с пигментными чернилами в моделях серии 9450C;
- Полная химическая инертность к агрессивным растворителям на основе МЭК, ацетона и спиртов;
- Высокая механическая прочность корпуса, исключающая деформацию при пульсациях давления от насоса;
- Герметичные порты подключения, обеспечивающие быструю интеграцию в гидравлический контур без риска утечек.
Основной фильтр интегрируется в магистраль высокого давления непосредственно перед шлангокабелем. Он играет роль финального барьера, гарантируя, что ни одна частица, размер которой превышает критический для узла сопла диаметр, не попадет в генератор капель. От исправности этого компонента зависит не только качество печати, но и стабильность работы системы детекции фазы и заряда капель.
Рекомендации по обслуживанию:
- Замена фильтра должна проводиться строго по регламенту моточасов, установленному производителем для серии 9232/9410/9450, или при фиксации критического падения давления в системе.
- При установке EB49406 необходимо обеспечить полную стерильность соединений, чтобы избежать попадания пыли в чистую зону после фильтра.
- После монтажа нового узла обязательно выполняется процедура удаления воздуха из системы (bleeding) для предотвращения прерывания струи и некорректной работы датчика давления.
Данный компонент является универсальным для линейки Markem-Imaje 9232/9410/9450 и специализированных версий 9450C, обеспечивая бесперебойную работу гидравлики в условиях интенсивной промышленной маркировки.
