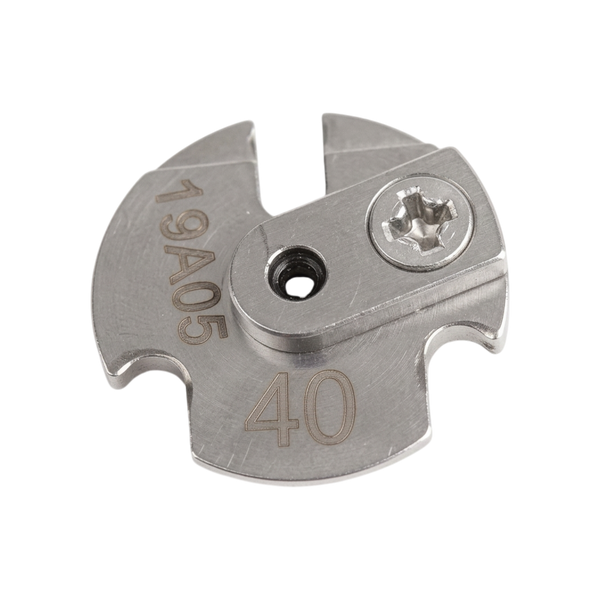

Пластина сопла 40 мкм GB55-004953S — прецизионный элемент формирования струи
Данный компонент является критически важной частью печатающей головки промышленных маркировочных принтеров LEIBINGER серий JET3 и JET3UP. Пластина устанавливается непосредственно в узел сопла и выполняет роль финального калибровочного отверстия, через которое под высоким давлением проходят чернила. Именно этот элемент отвечает за превращение непрерывного потока жидкости в идеально сфокусированную ламинарную струю, являющуюся основой для дальнейшего формирования капель. От точности изготовления и состояния этой детали зависит способность оборудования работать на экстремальных скоростях без потери качества маркировки.
Конструктивно пластина сопла GB55-004953S изготовлена из специализированного высокопрочного сплава SK4, который обладает уникальными характеристиками сопротивления кавитации и химическому воздействию агрессивных компонентов чернил. Внутренний диаметр отверстия составляет 40 мкм, что позволяет формировать чрезвычайно тонкие капли для печати мелких шрифтов и сложной графики с высоким разрешением. Технология изготовления предполагает лазерное сверление с последующей электрохимической полировкой краев, что минимизирует гидравлическое сопротивление и предотвращает возникновение турбулентности в потоке, обеспечивая стабильную работу резонатора.
Качество пластины напрямую влияет на стабильность точки расщепления струи (break-off point), что является ключевым параметром для точной зарядки каждой отдельной капли. При использовании исправной пластины поток чернил остается строго вертикальным, без отклонений и образования микроскопических брызг (сателлитов), которые могут загрязнять внутренние поверхности печатающей головки. Это гарантирует четкое позиционирование каждого символа на поверхности продукта, независимо от расстояния до объекта маркировки, и позволяет избежать частого сервисного вмешательства для промывки электродов.
Замена пластины сопла обычно производится при обнаружении необратимого износа краев отверстия или при его механическом повреждении вследствие некорректной очистки. Основными симптомами неисправности являются постоянное отклонение струи от центральной оси, невозможность стабилизировать фазу печати или появление характерного "тумана" вокруг маркировки. Если пластина забита твердыми отложениями пигмента, которые не растворяются стандартной промывкой, дальнейшая эксплуатация узла становится невозможной, так как это приводит к критическому росту давления в гидравлической системе и риску выхода из строя насоса давления.
Данная модификация пластины разработана специально для систем, требующих высокой детализации печати, и полностью совместима с оригинальными держателями сопел LEIBINGER. При установке компонента необходимо соблюдать максимальную стерильность, так как даже микроскопическая частица пыли может вызвать искривление струи. После монтажа обязательно проводится процедура центровки струи относительно зарядного электрода и проверка попадания потока в центр отверстия желоба. Регулярная профилактическая очистка с использованием сертифицированного растворителя позволяет значительно продлить ресурс детали и сохранить эталонное качество печати.
