Плата фотодатчика и энкодера VB399661 — интерфейсный модуль синхронизации для Videojet 1000 Series

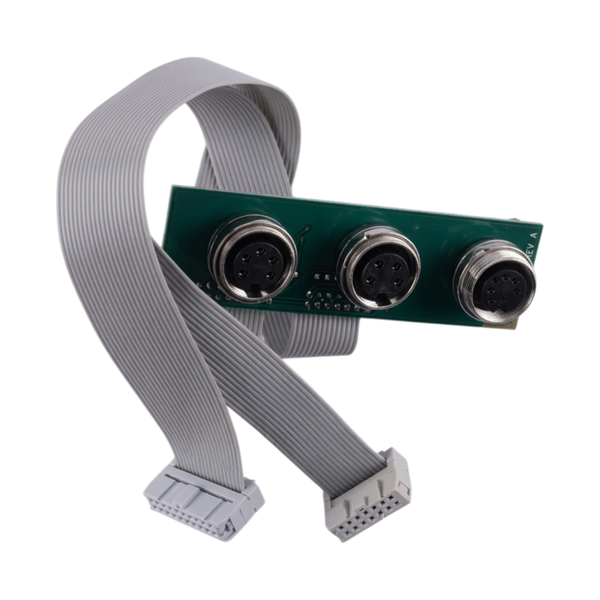

Электронная плата VB399661 является критически важным коммутационным узлом, специально разработанным для промышленных каплеструйных принтеров Videojet 1000 серии (включая модели 1210, 1220, 1510, 1520, 1550, 1610, 1620, 1650 и 1710). Данный компонент выполняет роль центрального интерфейса для приема сигналов от периферийных устройств, обеспечивающих точность позиционирования маркировки на продукции. Плата интегрирует в себе каналы для подключения фотодатчика (датчика продукта), энкодера (датчика скорости конвейера) и выход для управления сигнальной лампой (световой колонной), что делает ее незаменимой для автоматизированных производственных линий.
Технические особенности
Конструкция платы VB399661 базируется на многослойной печатной основе с повышенной устойчивостью к вибрациям и электромагнитным помехам, характерным для промышленной среды. Основная функция модуля заключается в преобразовании и стабилизации входных импульсов от энкодера, что позволяет принтеру динамически подстраивать скорость печати под скорость движения конвейера. Это гарантирует отсутствие растягивания или сжатия текста маркировки даже при резких изменениях темпа производства. Кроме того, плата обеспечивает питание и обработку логического сигнала от фотодатчика, инициируя процесс печати в точно определенный момент времени. Встроенный контроллер сигнальной лампы позволяет системе визуализировать текущий статус работы (печать, предупреждение или критическая остановка) для оператора линии.
- Полная совместимость со всей линейкой принтеров Videojet 1000 серии и соответствующими разъемами подключения;
- Высокая скорость обработки сигналов, минимизирующая задержку (latency) между детекцией продукта и началом печати;
- Защита входных цепей от скачков напряжения и короткого замыкания в кабелях периферийных устройств;
- Надежная фиксация разъемов, предотвращающая потерю контакта в условиях постоянной вибрации оборудования;
- Интегрированная схема управления многоцветной сигнальной лампой для отображения аварийных состояний системы.
Применение и обслуживание
Плата VB399661 устанавливается внутри электронного отсека (корпуса) принтера и подключается напрямую к материнской плате с помощью шлейфа. Она является связующим звеном между интеллектуальной системой управления и физическим миром конвейера. Необходимость в замене данного узла возникает при появлении ошибок типа «Product Detect Error», некорректном масштабировании символов при работе с энкодером или при отсутствии реакции сигнальной лампы на изменение статусов принтера. Часто причиной выхода из строя является механическое повреждение внешних разъемов или коррозия контактов из-за агрессивной среды в производственном цеху.
Для обеспечения бесперебойной работы рекомендуется регулярно проверять целостность кабелей, подключаемых к плате, и избегать попадания чернил или растворителя на электронные компоненты. При замене платы важно убедиться в надежности заземления корпуса принтера для предотвращения повреждения статическим электричеством. Данный модуль является ключевым для поддержания высокого качества маркировки и минимизации брака на скоростных линиях, где точность синхронизации является приоритетом.
