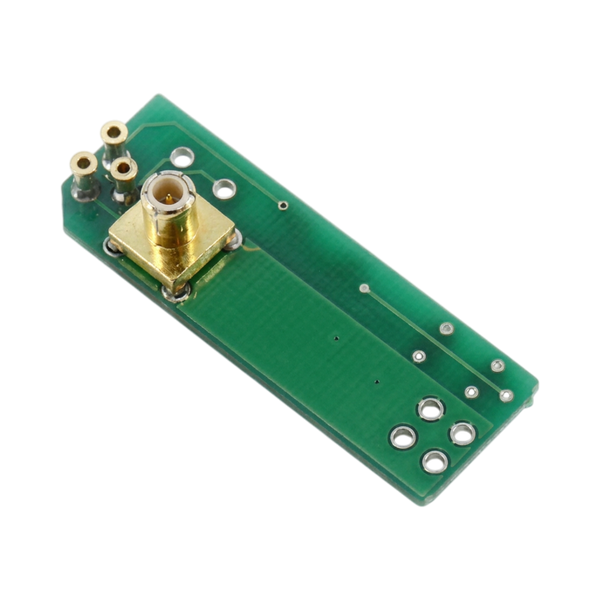

Плата контроля заряда и детектора фазы GB-SEN2427 — технический обзор
Плата контроля заряда и детектора фазы GB-SEN2427 является интеллектуальным ядром системы отклонения в печатающих головках LEIBINGER серий SK4 и SK6. Данный электронный модуль обеспечивает критически важную синхронизацию между моментом формирования капли и подачей электрического заряда, что позволяет принтеру точно позиционировать каждый элемент маркировки на поверхности продукта.
Конструкция платы базируется на многослойной печатной основе с использованием компонентов, устойчивых к электромагнитным помехам и агрессивной среде паров растворителя. На физическом уровне плата обрабатывает слабые сигналы от детектора фазы, усиливает их и передает данные на главную управляющую плату для мгновенной корректировки таймингов. Использование прецизионных резистивных делителей и стабилизаторов напряжения гарантирует, что зарядный электрод получит импульс именно в наносекундный промежуток отрыва капли от основной струи чернил, что исключает появление сателлитов или размытие печати.
Технические характеристики и преимущества:
- Высокая скорость обработки сигнала обратной связи, позволяющая работать на максимальных частотах модуляции сопла;
- Интегрированные схемы защиты от короткого замыкания на зарядном электроде, предотвращающие выход из строя высоковольтного блока;
- Специальное конформное покрытие поверхности платы, защищающее дорожки от коррозии при длительном контакте с парами метилэтилкетона;
- Низкий уровень собственных шумов усилителя детектора фазы, обеспечивающий стабильную работу даже при использовании чернил с низкой проводимостью.
В общей архитектуре принтера LEIBINGER SK4/SK6 данная плата устанавливается непосредственно в корпусе печатающей головки. Она соединяется с другими узлами через провод контроля заряда и провод детектора фазы, образуя замкнутый контур управления траекторией полета капель. Любая нестабильность в работе этого модуля приводит к мгновенной остановке печати по ошибке фазы, что подчеркивает его ключевую роль в обеспечении непрерывности производственного процесса.
Рекомендации по обслуживанию:
- Регулярная проверка целостности изоляции кабелей, подходящих к плате (провод контроля заряда и сигнальный провод), так как микротрещины в изоляции могут вызвать утечку сигнала и ошибки детектирования.
- Периодическая очистка контактных разъемов платы от возможного налета чернильной пыли, выполняемая исключительно при помощи специальных растворов для очистки электроники без содержания агрессивных кислот.
- Контроль герметичности крышки печатающей головки для предотвращения чрезмерного накопления конденсата растворителя непосредственно на электронных компонентах модуля GB-SEN2427.
Данная плата полностью совместима с промышленными принтерами LEIBINGER SK4 и SK6, обеспечивая стабильное формирование фазы печати в самых сложных производственных условиях, где требуется максимальная четкость маркировки.
