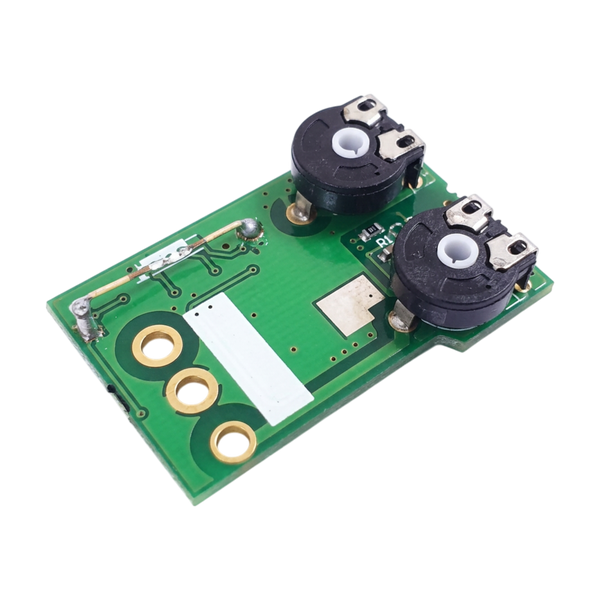

Плата пьезоэлемента EB-PL2794 для принтеров 9010-9020-9030-9018-9028
Плата пьезоэлемента EB-PL2794 представляет собой критически важный электронный узел системы управления печатающей головкой в каплеструйных принтерах Markem-Imaje. Данный компонент отвечает за формирование и передачу высокочастотных управляющих сигналов на пьезоэлектрический кристалл генератора капель.
Назначение и принцип работы
Главная задача платы заключается в прецизионном управлении процессом модуляции чернильной струи. Под воздействием электрических импульсов, генерируемых платой EB-PL2794, пьезоэлемент вибрирует с заданной частотой, создавая направленные волны давления в потоке жидкости. Это заставляет непрерывную струю чернил распадаться на цепочку идентичных капель, что является фундаментом для построения четкого изображения или текста. В двухголовочных версиях принтеров (2JET) плата обеспечивает синхронную работу обоих каналов, поддерживая идентичность параметров каплеобразования для каждой головки.
Электроника платы тесно интегрирована с основной системой управления принтера. Она получает данные о вязкости чернил и температуре, корректируя амплитуду сигнала для поддержания оптимальной точки разрыва струи. Стабильность работы этого узла напрямую определяет качество фазировки капель — если сигнал модуляции нестабилен, принтер не сможет точно отклонять капли, что приведет к дефектам печати или быстрому загрязнению ловушки (желоба) и электродов.
Конструкция и материалы
Плата выполнена на качественной диэлектрической основе с применением компонентов промышленного класса, рассчитанных на многолетнюю эксплуатацию в режиме 24/7. Все токопроводящие дорожки и элементы защищены слоем изоляционного лака, минимизирующим риск короткого замыкания при работе в условиях повышенной влажности или при наличии паров растворителя в воздухе. Интерфейсные разъемы спроектированы таким образом, чтобы обеспечивать плотное прилегание контактов и исключать потери сигнала из-за вибраций оборудования.
- При техническом обслуживании печатающей головки важно следить за чистотой кабельных соединений, идущих от платы к генератору капель. Наличие налета чернил на разъемах может вызвать паразитные наводки, которые нарушат процесс модуляции и приведут к ошибке «EHT Trip» или проблемам с фазой.
- В случае обнаружения нерегулярного размера капель при чистом сопле, необходимо проверить выходное напряжение модуляции с платы. Плата EB-PL2794 должна выдавать стабильный сигнал без просадок, что проверяется с помощью диагностического оборудования или встроенных программных средств принтера.
- Замена платы должна производиться только при полностью отключенном питании устройства. Учитывая высокую чувствительность микросхем к электростатическим разрядам, мастер обязан использовать средства антистатической защиты во время установки нового модуля.
Компонент EB-PL2794 разработан специально для использования в принтерах Markem-Imaje моделей 9010, 9020, 9030, 9018 и 9028. Узел является ключевым для обеспечения высокоскоростной маркировки и подлежит замене при выходе из строя выходных каскадов усиления сигнала пьезоэлемента.
