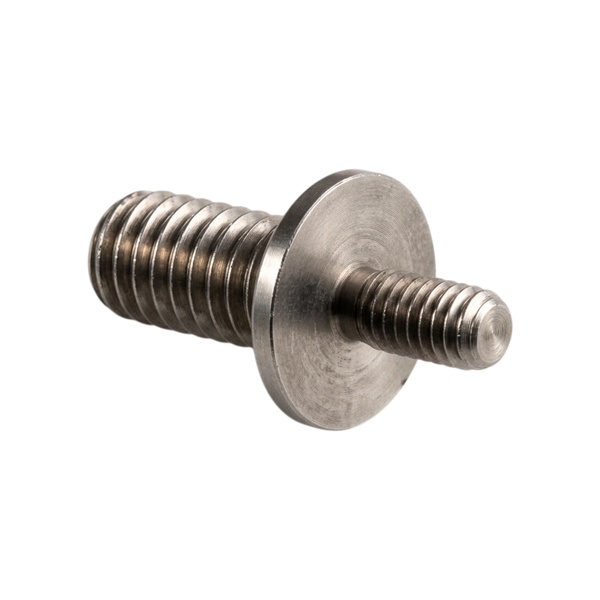

Регулировочный винт для принтеров A-Series
Регулировочный винт DB36719 представляет собой прецизионный крепежный элемент, разработанный специально для систем юстировки принтеров Domino A-Series. Он является ключевым компонентом механизма настройки печатающей головки, обеспечивающим необходимую точность позиционирования струи чернил относительно приемных узлов системы рекуперации.
Предназначение и принцип работы
В процессе работы CIJ-принтера струя чернил должна проходить через узкие каналы зарядных электродов и попадать точно в центр желоба. Регулировочный винт позволяет выполнять тонкую настройку положения генератора капель в нескольких плоскостях. Благодаря мелкому шагу резьбы, инженер может осуществлять микроскопические смещения, что критически важно для предотвращения контакта капель с отклоняющими пластинами. Правильная настройка с помощью данного винта исключает образование чернильного тумана и предотвращает возникновение высоковольтных пробоев (EHT), что напрямую влияет на стабильность работы оборудования в многосменном режиме. Винт также служит стопором, удерживающим настроенные параметры под воздействием эксплуатационных вибраций.
Конструкция и материалы
Изделие выполнено из высококачественной коррозионностойкой стали, способной выдерживать длительный контакт с агрессивными растворителями и чернилами без потери прочностных характеристик. Точность изготовления резьбовой части гарантирует отсутствие люфтов, что жизненно важно для сохранения юстировки в течение длительного времени. Конструкция шлица головки винта рассчитана на передачу необходимого крутящего момента без срывов, что облегчает работу технического персонала при проведении сложных настроечных процедур. Поверхность детали пассивирована для дополнительной защиты от окисления в условиях повышенной влажности производственных помещений.
- При выполнении настройки юстировки струю следует смещать плавно, избегая резких движений винта, чтобы не допустить попадания чернил на сухие поверхности электродов и не вызвать мгновенную остановку принтера по ошибке.
- В случае затрудненного хода винта категорически запрещается прикладывать чрезмерное усилие; необходимо сначала очистить резьбовое соединение с помощью чистящего раствора, чтобы удалить остатки засохшего пигмента.
- После завершения работ по настройке рекомендуется убедиться, что винт надежно фиксирует узел, а положение струи остается стабильным при включении и выключении насоса давления.
Винт DB36719 предназначен для использования во всех моделях серии Domino A-Series (A100, A200, A300, A400). Своевременная замена этого элемента при повреждении резьбы или шлица позволяет избежать трудоемкого ремонта всей станины печатающей головки и гарантирует высокую четкость печати на любых скоростях конвейера.
