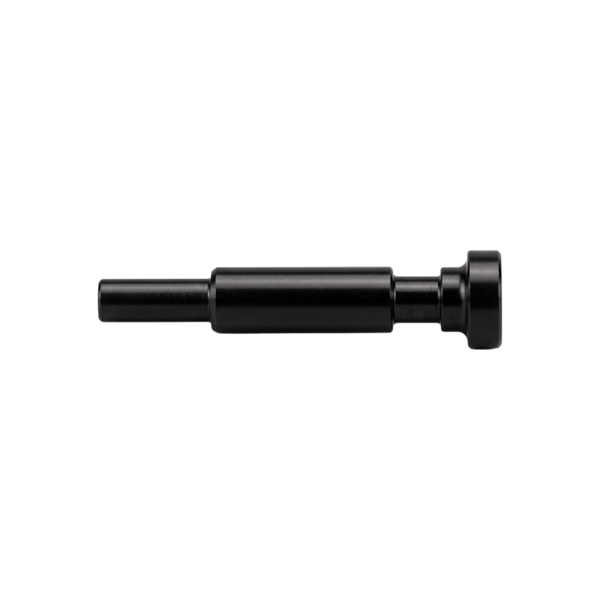

Регулировочный штифт EB-PL2934 — компонент точной юстировки кварцевого резонатора
Регулировочный штифт EB-PL2934 является критически важным элементом механической части печатающей головки принтеров Markem-Imaje 90 Series. Этот компонент непосредственно взаимодействует с кварцевым резонатором, который отвечает за процесс модуляции чернильной струи и формирование отдельных капель. В системах непрерывной струйной печати стабильность частоты и амплитуды вибрации резонатора определяет качество маркировки, поэтому возможность точной механической регулировки его положения является обязательным условием для правильной работы модуля генератора капель.
Технические особенности
Данный штифт изготовлен из специализированного металлического сплава, обладающего высокой устойчивостью к механическому износу и химическому воздействию агрессивных компонентов чернил и растворителя. Конструкция детали предусматривает наличие прецизионной головки и стержня, который позволяет осуществлять микрометрическое смещение или фиксацию элементов резонаторного узла. Это обеспечивает передачу энергии от пьезоэлектрического элемента к камере сопла с минимальными потерями, что критично для поддержания постоянной скорости капель и их равномерного отрыва от основной струи.
- Высокая точность обработки поверхности для плавной регулировки без заеданий и люфтов в корпусе головки.
- Устойчивость к вибрационным нагрузкам высокой частоты, что предотвращает самопроизвольную раскалибровку во время работы.
- Полная совместимость с посадочными местами печатающих головок Markem-Imaje 90 Series, что упрощает процесс сервисного обслуживания.
Применение и обслуживание
Штифт EB-PL2934 устанавливается непосредственно в узел модуляции печатающей головки. Его основная функция заключается в физическом позиционировании кварцевого резонатора относительно камеры генератора капель. Правильная настройка с помощью этого штифта позволяет достичь оптимальной точки разрыва струи (break-off point), что напрямую влияет на четкость печати и отсутствие «сателлитов» — нежелательных мелких капель, которые загрязняют внутренние поверхности головки и ухудшают качество кода.
Необходимость замены или проверки состояния штифта возникает при проведении планового технического обслуживания печатающей головки или при обнаружении нестабильности параметров модуляции, которые не удается скорректировать программным путем. Износ или повреждение рабочей поверхности штифта может привести к невозможности точной калибровки, что повлечет за собой частые остановки принтера из-за ошибок фазировки или распыления чернил внутри головки. Рекомендуется проводить манипуляции с данным узлом только с использованием соответствующего инструмента, чтобы избежать повреждения хрупких керамических частей резонатора.
