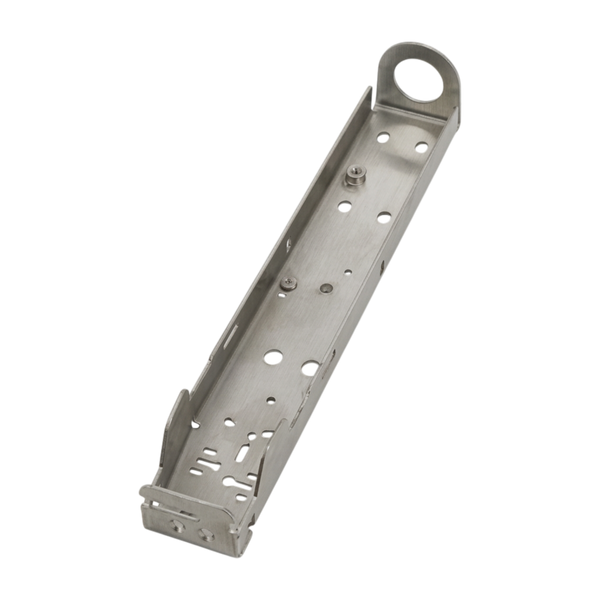

Шасси печатающей головки тип 5 DB015205SP — силовая основа системы печати
Шасси печатающей головки представляет собой фундаментальный структурный элемент, определяющий взаимное расположение всех функциональных узлов в принтерах Domino Ax-Series. Этот компонент выполняет роль жесткого каркаса, на котором монтируются генератор капель, зарядный электрод, пластины отклонения и узел желоба. Поскольку технология непрерывной струйной печати базируется на микронной точности траектории полета чернильных капель, любое отклонение в геометрии шасси критически влияет на качество маркировки и стабильность работы всего оборудования.
Технические характеристики и конструктивные преимущества
Изготовление шасси типа 5 предполагает использование высокотехнологичных полимерных соединений, устойчивых к длительному воздействию агрессивных химических компонентов, таких как метилэтилкетон (МЭК) и другие растворители. Поверхность детали имеет специальную антистатическую обработку для предотвращения накопления паразитного заряда, который может повлиять на электростатическое поле вокруг зарядных электродов. Конструкция предусматривает интегрированные каналы для прокладки трубок и кабелей, что минимизирует риск их пережатия при закрытии крышки головки. Материал обладает низким коэффициентом термического расширения, что позволяет сохранять точность юстировки при нагреве головки во время работы на сверхвысоких скоростях (UHS).
- Высокая механическая жесткость конструкции для нивелирования микровибраций от работы гидравлической системы.
- Прецизионные посадочные отверстия с усиленной резьбой для надежной фиксации внутренних компонентов.
- Химическая инертность материала ко всем типам чернил Domino, включая пигментные и спиртовые составы.
- Интегрированные точки крепления для провода датчика ВН и заземляющих элементов.
Применение и обслуживание
Необходимость в замене шасси обычно возникает вследствие грубых механических воздействий или длительного нарушения регламентов очистки, что приводит к закоксовыванию чернил в посадочных местах. Основными симптомами износа становятся невозможность стабильной юстировки струи, постоянное «плавание» фазы или механическое расшатывание держателя сопла. Если вовремя не заменить деформированное шасси, это приведет к регулярному загрязнению пластин отклонения и частым остановкам принтера из-за ошибок высокого напряжения. Также стоит обращать внимание на состояние резьбовых соединений — слизанная резьба не позволяет плотно зафиксировать электроды, что вызывает расфокусировку печати.
Рекомендуется проводить тщательный осмотр состояния шасси во время каждого планового сервисного обслуживания. Компонент полностью совместим с принтерами линейки Ax-Series, использующими печатающие головки соответствующего типа 5.
