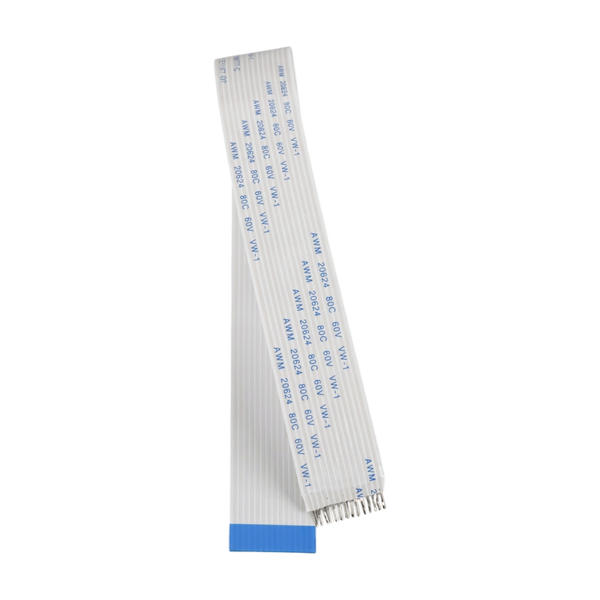

Шлейф черно-белого LCD дисплея DB-SEN2742 — узел передачи видеосигнала
Этот специализированный кабельный шлейф разработан для обеспечения бесперебойной связи между главной материнской платой и жидкокристаллическим дисплейным модулем (LCM) в принтерах Domino серии A+. Он играет роль магистрали для передачи цифровых данных, команд управления и напряжения питания, необходимого для работы матрицы и её подсветки. В сложной архитектуре промышленного принтера, где каждый электронный узел должен работать синхронно, этот провод становится критическим элементом человеко-машинного интерфейса. В отличие от стандартных офисных решений, данный компонент адаптирован к жестким условиям эксплуатации, характерным для маркировочного оборудования, где присутствуют постоянные вибрации и электромагнитные помехи.
Конструкция узла базируется на использовании высококачественного плоского гибкого кабеля, где каждый отдельный проводник изолирован термостойким полимером. Контактные площадки на концах шлейфа имеют специальное напыление, предотвращающее окисление в условиях высокой влажности или присутствия паров растворителя. Геометрия разъемов точно соответствует спецификациям портов на платах Domino A+, что обеспечивает плотную посадку и надежный электрический контакт даже при интенсивной работе производственной линии. Важной особенностью является расчетный радиус изгиба, позволяющий укладывать шлейф внутри корпуса без создания внутренних напряжений в металле проводников, что критично для долговечности узла.
Точность передачи сигнала по этому шлейфу напрямую коррелирует со стабильностью отображения диагностической информации на экране принтера. В системах непрерывной струйной печати критически важно видеть актуальные показатели вязкости, давления и общего состояния чернильной системы в реальном времени. Любые искажения, вызванные наводками или микротрещинами жил шлейфа, могут привести к неверной трактовке оператором рабочих параметров. Качественное экранирование узла минимизирует влияние электромагнитных помех от высоковольтного блока и двигателей насоса, что гарантирует чистое изображение без полос, «снега» и мерцания дисплея.
Необходимость замены узла DB-SEN2742 чаще всего возникает из-за механической усталости материала или длительного химического воздействия агрессивных промышленных сред. Основными признаками деградации кабеля являются появление артефактов на экране, частичное исчезновение сегментов текста, инверсия цветов или периодическое отключение дисплея при открытии передней дверцы принтера. Поскольку шлейф подвергается нагрузке во время каждого сервисного обслуживания, микротрещины в медных жилах могут стать причиной плавающих ошибок, которые существенно усложняют диагностику. Своевременная замена этого компонента предотвращает длительные простои оборудования из-за невозможности корректного управления через графический интерфейс.
Компонент полностью совместим с моделями Domino A-Series, включая A100, A200 и A+ серии, использующими монохромные LCD панели. При монтаже следует строго избегать резких переломов и контакта кабеля с острыми краями металлических шасси или кронштейнов. Рекомендуется фиксировать шлейф в предусмотренных конструкцией зажимах, чтобы обеспечить его статичное положение относительно вибрирующих компонентов. Перед подключением стоит убедиться в чистоте контактных разъемов на материнской плате для предотвращения переходного сопротивления и перегрева соединений.
