Коммутация панели управления: Шлейф WB-PL2177
Этот многожильный ленточный кабель (жгут) выполняет функцию физического интерфейса между мембранной клавиатурой и главной платой управления в принтерах Willett 430 и родственных моделях 400 серии. Он обеспечивает стабильную передачу цифровых импульсов от нажатия клавиш к центральному процессору. От целостности этого соединения зависит способность оператора вводить текст маркировки, изменять системные настройки и управлять режимами работы гидравлики.
Структура кабеля и контактная группа

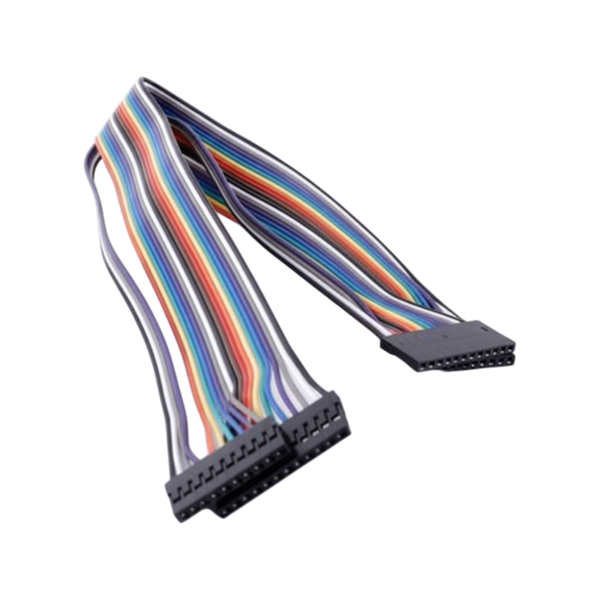

Конструктивно шлейф выполнен в виде цветной ленты с опрессованными IDC-коннекторами на обоих концах. Наличие жестких пластиковых колодок с направляющими ключами исключает возможность неправильного подключения (переполюсовки) во время монтажа на плату. Однако, из-за постоянного открывания передней панели для доступа к чернильному отсеку, кабель подвергается регулярным изгибам. Со временем это может привести к микроразрывам медных проводников у основания коннектора или внутри самой ленты.
Диагностика неисправностей клавиатуры
Основной симптом повреждения шлейфа WB-PL2177 — отказ отдельных кнопок или целых рядов на мембранной панели. Принтер может не реагировать на команды «Старт/Стоп», стрелки навигации или буквенно-цифровой блок. В некоторых случаях наблюдаются «фантомные» нажатия из-за замыкания соседних жил с поврежденной изоляцией. Если клавиатура визуально цела, не продавлена и не залита растворителем, но команды не проходят, первым шагом диагностики является замена именно этого коммутационного жгута.
Правила демонтажа и замены
При замене кабеля категорически запрещено тянуть за сами провода — демонтаж выполняется исключительно за пластиковый корпус коннектора. Если тянуть за шлейф, контакты могут вырваться из колодки, что оставит их металлические остатки в разъеме материнской платы. Новый кабель необходимо прокладывать вдоль штатных креплений корпуса, оставляя достаточный запас длины (технологическую петлю), чтобы при максимальном открытии дверцы шлейф не натягивался как струна и не испытывал разрывных нагрузок.
