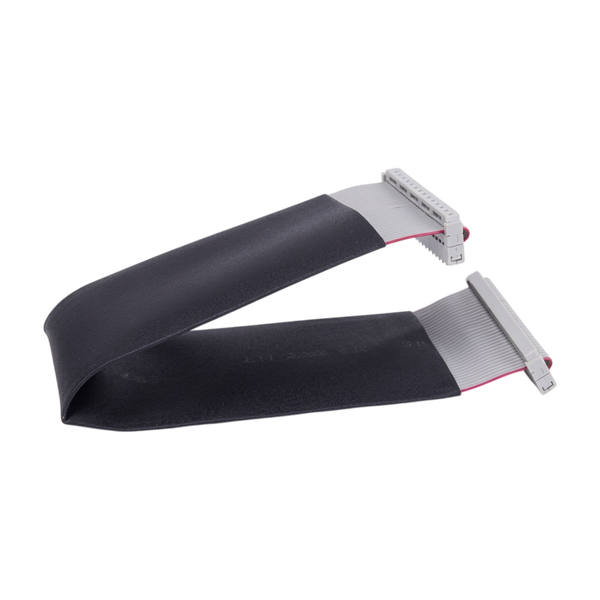

Шлейф платы чернильной системы DB37714 — технический обзор
Узел шлейфа платы чернильной системы с артикулом DB37714 является ключевым коммуникационным каналом в электронной структуре принтеров Domino A-Series. Данный многожильный ленточный кабель выполняет функцию магистрали для передачи управляющих сигналов низкого напряжения и данных между главной платой управления и платой интерфейса чернильной системы, обеспечивая точную синхронизацию работы гидравлических компонентов.
Конструктивно шлейф выполнен в виде плоского ленточного кабеля с параллельным расположением проводников, что позволяет минимизировать электромагнитные наводки и перекрестные помехи внутри корпуса. Использование высококачественной полимерной изоляции обеспечивает необходимую гибкость для прокладки в ограниченном пространстве электронного отсека, одновременно защищая медные жилы от воздействия паров растворителя, которые могут присутствовать в производственной среде. Контактные группы разъемов имеют специальное покрытие, предотвращающее окисление и гарантирующее стабильное сопротивление в точках соединения на протяжении всего периода эксплуатации.
Технические характеристики и преимущества:
- Высокая плотность проводников для передачи сложных пакетов данных без задержек;
- Устойчивость к вибрационным нагрузкам, характерным для промышленных линий маркировки;
- Надежная фиксация коннекторов, исключающая самопроизвольное разъединение при механических воздействиях;
- Оптимальная длина и радиус изгиба для безопасного монтажа в принтерах серии A-Series.
В общей системе принтера этот компонент играет роль «нервного узла», через который проходят команды на активацию клапанов, регулировку давления и считывание показателей датчиков уровня. Любое повреждение целостности изоляции или залом проводников приводит к хаотичным ошибкам чернильной системы, некорректной интерпретации вязкости или полной остановке печати из-за потери связи с периферийными платами. Узел шлейфа интегрируется напрямую в разъемы материнской платы и платы SIC, формируя замкнутый контур управления гидравликой.
Рекомендации по обслуживанию:
- При проведении сервисных работ внутри корпуса избегайте резких перегибов шлейфа, так как это может вызвать микротрещины в медных жилах, проявляющиеся как периодические ошибки связи.
- Регулярно проверяйте плотность посадки коннекторов в гнездах платы, особенно если оборудование установлено на линиях с высоким уровнем вибрации от смежного конвейерного оборудования.
- При замене узла убедитесь в отсутствии контакта шлейфа с острыми металлическими краями шасси принтера, чтобы предотвратить перетирание изоляции во время длительной работы.
Данный узел полностью совместим со всей линейкой принтеров Domino A-Series, включая модели A100, A200 и A300, где он используется в качестве стандартного элемента связи электронных модулей.
