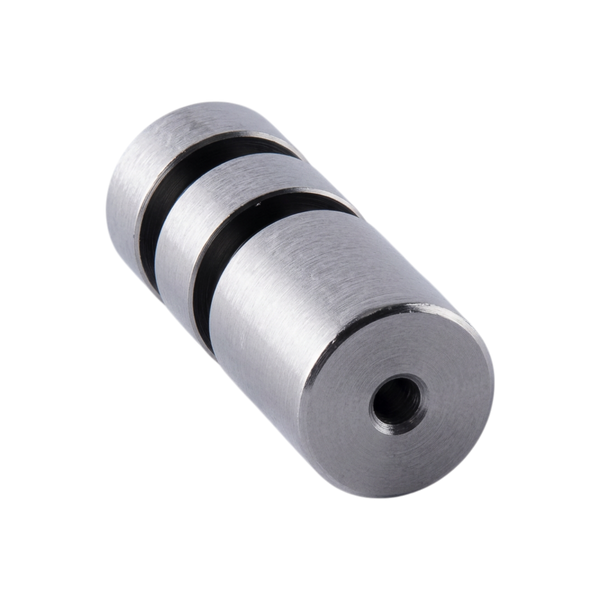

Вентури из нержавеющей стали LB73055 для Linx
Вентури (струйный насос) LB73055 является критически важным компонентом гидравлического контура принтеров Linx, отвечающим за функционирование системы рекуперации. Этот узел использует физический эффект Вентури для создания стабильного разрежения (вакуума) в обратной линии, что необходимо для эффективного всасывания неиспользованных капель чернил из желоба печатающей головки. Надлежащая работа этого компонента напрямую влияет на стабильность циркуляции чернил и предотвращение загрязнения внутренних полостей головки избыточной жидкостью.
Выполненный из высококачественной нержавеющей стали, данный узел рассчитан на длительную эксплуатацию в условиях постоянного контакта с агрессивными химическими соединениями, такими как метилэтилкетон (МЭК), этанол и специализированные пигментные чернила. Внутренняя геометрия проходного канала и сопла обработана с микронной точностью, что позволяет достигать оптимального профиля скорости потока жидкости. Благодаря использованию металла вместо композитных материалов, деталь сохраняет неизменность геометрических параметров при колебаниях температуры и давления в системе, что гарантирует постоянный уровень вакуума на протяжении всего рабочего цикла принтера.
- Изготовление из коррозионностойкой нержавеющей стали обеспечивает полную инертность ко всем типам растворителей и чернил Linx.
- Прецизионная обработка внутреннего конуса минимизирует завихрения потока, что препятствует образованию воздушных пузырьков в системе.
- Монолитная конструкция без движущихся частей исключает механический износ и необходимость частого сервисного вмешательства.
- Высокая стойкость к эрозионному воздействию твердых частиц в пигментных чернилах благодаря твердости металлической поверхности.
- Стандартные присоединительные порты обеспечивают герметичность соединения с трубками магистрали подачи и возврата.
Вентури устанавливается в гидравлическом модуле принтера и работает в тандеме с насосом давления. Принцип действия основан на законе Бернулли: при прохождении чернил через узкое сечение сопла скорость потока возрастает, а статическое давление падает, создавая зону разрежения в боковом отводе, соединенном с трубкой желоба. Любое нарушение целостности внутренней поверхности или засорение канала приводит к падению мощности всасывания, что вызывает системные ошибки рекуперации и остановку печати. Техническое обслуживание узла заключается в периодической промывке очистным раствором для удаления подсохших остатков чернил.
