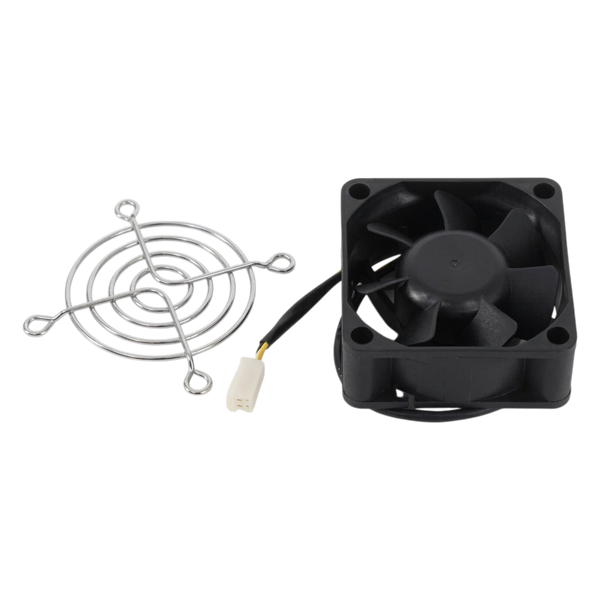

Вентилятор для насоса белых чернил EB49145 — активное охлаждение гидравлического модуля
Вентилятор EB49145 представляет собой критически важный элемент системы терморегуляции в промышленных каплеструйных принтерах серий 9232, 9410 и 9450, работающих с пигментными составами. Его основная функция заключается в непрерывном отводе тепла от электродвигателя насоса, который в принтерах для белых чернил работает в интенсивном режиме для поддержания однородности смеси и предотвращения седиментации пигмента в магистралях.
Технические особенности
Конструкция данного узла разработана с учетом специфики работы внутри корпуса принтера, где присутствуют пары растворителя и высокая плотность расположения компонентов. Вентилятор базируется на бесщеточном двигателе постоянного тока, что обеспечивает стабильную скорость вращения крыльчатки на протяжении всего срока эксплуатации. Корпус изготовлен из антистатического полимера, устойчивого к агрессивной химической среде, что характерно для зоны расположения гидравлического модуля.
- Оптимизированная форма лопастей для создания концентрированного воздушного потока при низком уровне акустического шума.
- Высокоточные подшипники с герметичной защитой от попадания пыли и мелкодисперсного чернильного тумана.
- Стандартный разъем подключения, позволяющий материнской плате контролировать обороты и оперативно реагировать на критическое снижение скорости охлаждения.
- Компактные габариты, позволяющие устанавливать узел в непосредственной близости к корпусу насоса без препятствования циркуляции воздуха в кабинете.
Применение и обслуживание
Данный вентилятор устанавливается в зоне гидравлического узла, где он непосредственно взаимодействует с насосом белых чернил. Поскольку пигментные чернила имеют более высокую вязкость и требуют постоянной работы привода даже в режиме ожидания, двигатель насоса выделяет значительное количество тепловой энергии. EB49145 предотвращает перегрев обмоток двигателя, что напрямую влияет на точность поддержания давления в чернильной системе и стабильность формирования капель.
Регулярная очистка вентилятора от пыли является обязательной во время каждого сервисного визита, так как загрязнение лопастей снижает эффективность охлаждения и может привести к разбалансировке ротора. Замена узла рекомендуется при появлении посторонних звуков (гул, писк) или при фиксации системой самодиагностики ошибок, связанных с перегревом гидравлического модуля в моделях 9232, 9410 и 9450. Своевременная замена вентилятора позволяет избежать преждевременного выхода из строя дорогостоящего насоса и обеспечивает непрерывность производственного процесса маркировки.
