Механическая конструкция и функциональное назначение держателя платы CPU WB-PL2704

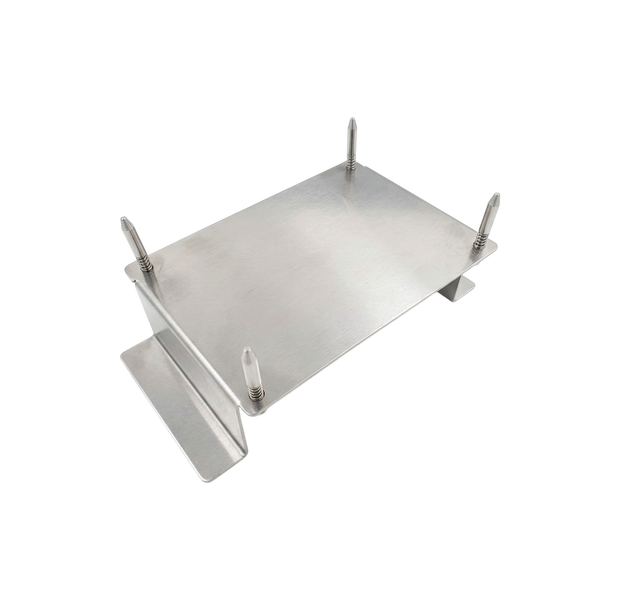

Кронштейн или держатель материнской платы с артикулом WB-PL2704 (CPU BOARD HOLDER) является неотъемлемым конструкционным элементом внутреннего шасси промышленных каплеструйных принтеров серии Willett 400. Несмотря на то, что данный компонент не содержит электронных схем, его роль в обеспечении стабильной и долговечной работы маркиратора является критической. Данный узел предназначен для жесткой фиксации центрального процессорного модуля внутри корпуса принтера, обеспечивая правильное позиционирование плат относительно других внутренних компонентов и гидравлических магистралей.
Техническая роль в промышленной среде: Промышленное производство обычно сопровождается постоянными вибрациями от работы конвейерных линий, компрессоров и упаковочных машин. Жесткое крепление электроники при помощи держателя WB-PL2704 предотвращает возникновение микротрещин в пайке компонентов платы CPU и ослабление контактов в разъемах. Это минимизирует риски внезапных перезагрузок или сбоев в логике управления, которые могли бы привести к остановке всей производственной линии. Помимо механической фиксации, металлическая конструкция держателя играет роль дополнительного теплопроводящего интерфейса, способствуя пассивному рассеиванию тепла от нижней части печатной платы.
Конструктивные особенности и материалы:
-
Материал корпуса: Держатель изготовлен из высококачественной нержавеющей стали или анодированного алюминия, что обеспечивает устойчивость к коррозии в условиях высокой влажности и воздействия паров растворителей (MEK, этанол), характерных для зоны эксплуатации CIJ-принтеров.
-
Система крепления: Изделие оснащено прецизионными резьбовыми стойками (шпильками), расположенными в соответствии с заводской картой монтажных отверстий плат Willett. Это обеспечивает легкость монтажа и идеальную посадку электронного модуля без перекосов.
-
Электростатическая защита (ESD): Благодаря металлической конструкции и правильному соединению с общим контуром заземления принтера, держатель обеспечивает эффективный отвод статического напряжения, защищая чувствительные микросхемы процессора от электростатических разрядов.
Совместимость и обслуживание: Компонент WB-PL2704 полностью совместим со всем модельным рядом серии Willett 400, включая популярные модели 430, 460 и 405, а также может использоваться в принтерах Videojet 43s, построенных на этой же платформе. Необходимость замены держателя возникает крайне редко — обычно это связано с механическим повреждением резьбовых соединений при неквалифицированном сервисном вмешательстве или вследствие глубокой химической коррозии металла после длительного протекания агрессивных расходных материалов внутри корпуса принтера. Установка оригинального крепления гарантирует сохранение геометрии внутренней компоновки и надежность эксплуатации электроники.
