Узел датчика ВН (EHT) DM36836-PC1191 — точность контроля поля отклонения
Узел датчика ВН (Extra High Tension) спроектирован специально для каплеструйных принтеров Domino A-Series, где он выполняет критическую функцию мониторинга состояния высоковольтного поля. Этот компонент обеспечивает обратную связь с платой управления, позволяя системе мгновенно реагировать на любые изменения напряжения на пластинах отклонения. Датчик работает на принципе электростатической индукции, улавливая потенциал, генерируемый между пластинами. Бесперебойная работа данного узла является обязательным условием для формирования четкой маркировки, так как именно он контролирует готовность системы к процессу отклонения капель чернил.

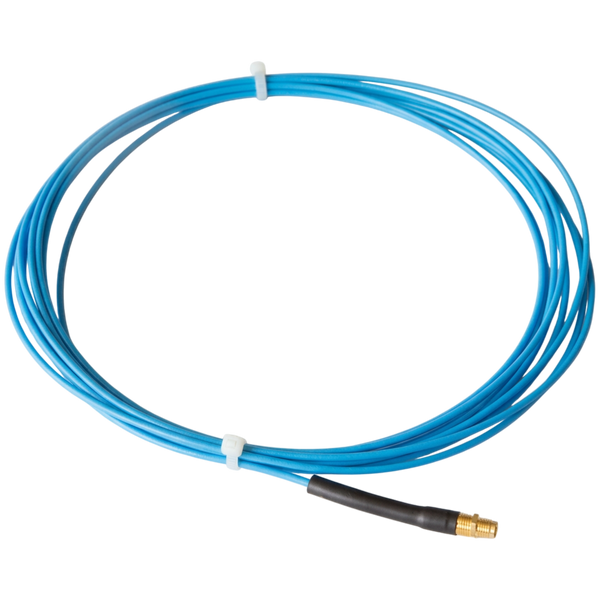

Компонент устанавливается непосредственно в корпусе печатающей головки в зоне высоковольтных пластин и соединяется с электроникой принтера при помощи специализированного экранированного кабеля длиной 4 м. Синий цвет изоляции позволяет техническому персоналу быстро идентифицировать сигнальную линию ВН при проведении сервисных работ или диагностики. Узел взаимодействует с блоком ВН, обеспечивая безопасность эксплуатации: в случае обнаружения утечки тока или пробоя на корпус из-за загрязнения головки, датчик передает сигнал для немедленного отключения высокого напряжения, предотвращая возникновение электрической дуги.
Преимущества использования:
- Высокая точность детектирования — чувствительный элемент реагирует на минимальные отклонения напряженности электрического поля, что предотвращает размытие печати и ошибки фазировки.
- Специализированная изоляция кабеля — диэлектрические свойства внешней оболочки синего цвета рассчитаны на работу в условиях постоянного воздействия электромагнитных помех.
- Оптимальная длина проводника — 4-метровый кабель позволяет свободно прокладывать линию через шлангокабель без натяжения и риска перелома внутренних жил при перемещении головки.
- Устойчивость к агрессивной среде — конструкция узла защищена от воздействия паров растворителя и мелкодисперсного чернильного тумана, часто возникающего в зоне печати.
- Надежность контактных соединений — качественная опрессовка разъемов минимизирует переходное сопротивление, гарантируя стабильную передачу слаботочного сигнала на материнскую плату.
Рекомендуется проводить регулярную проверку целостности изоляции и чистоты контактной зоны узла датчика ВН во время каждого планового технического обслуживания печатающей головки. Накопление высохших чернил на проводе может привести к ложным срабатываниям системы защиты. Своевременная замена компонента при обнаружении микротрещин или неудаляемых загрязнений предотвращает выход из строя дорогостоящего высоковольтного блока питания и обеспечивает стабильное качество маркировки на производственной линии.
