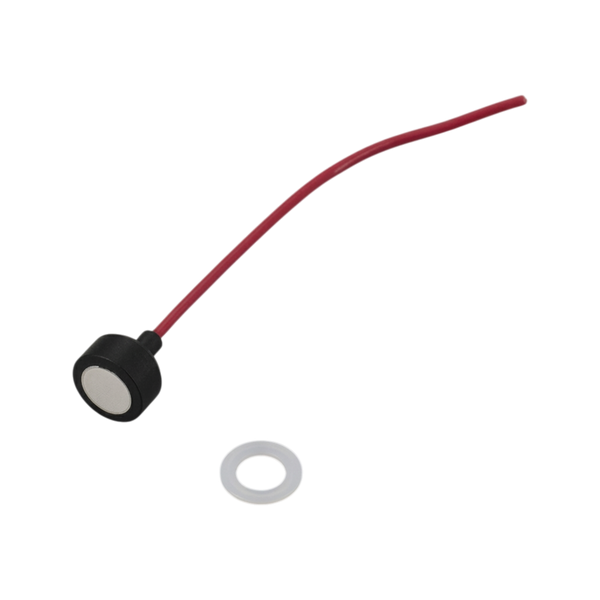

Узел кварцевого резонатора сопла LB-SHN1676 — технический обзор
Узел кварцевого резонатора сопла LB-SHN1676 является критически важным исполнительным элементом печатающей головки принтеров Linx серии MK7. Его основная функция заключается в обеспечении точной модуляции непрерывной струи чернил, что позволяет разделить ее на отдельные, идентичные по размеру капли. Именно этот компонент задает частоту генерации капель, которая является фундаментом для всей последующей логики печати, включая зарядку и отклонение частиц в высоковольтном поле.
Технически узел представляет собой пьезоэлектрический преобразователь, работающий на определенной резонансной частоте. Под воздействием переменного тока от платы усилителя кристалл вибрирует с высокой точностью, передавая механическую энергию через корпус на камеру сопла. Конструкция LB-SHN1676 разработана таким образом, чтобы обеспечить максимальную амплитуду колебаний при минимальных энергозатратах, что гарантирует стабильную точку отрыва капель даже при изменении вязкости чернил или температуры окружающей среды.
Технические характеристики и преимущества:
- Стабильная резонансная частота обеспечивает формирование четких границ капель без образования нежелательных сателлитов, что критично для высокого качества маркировки.
- Высокая механическая прочность крепления кристалла предотвращает смещение фазы во время интенсивной работы принтера на максимальных скоростях конвейера.
- Герметичное исполнение защищает внутренние компоненты узла от агрессивных паров растворителя, предотвращая коррозию контактов и деградацию пьезокерамики.
- Оптимизированная передача вибраций позволяет системе быстро адаптироваться к различным типам чернил (пигментных или на основе красителя) без дополнительной перенастройки.
В общей гидравлической и электрической схеме Linx MK7 этот узел располагается непосредственно за блоком ограничителя перед выходом струи из сопла. Он работает в тесной связке с датчиком фазы и стробоскопом, которые позволяют инженеру визуально контролировать стабильность распада струи. Любая нестабильность в работе резонатора приводит к немедленному ухудшению качества печати: символы становятся размытыми, появляется характерная "пыль" вокруг маркировки, а принтер может выдавать ошибки синхронизации фазы.
Рекомендации по обслуживанию:
- Во время ежедневной очистки печатающей головки избегайте использования металлических инструментов вблизи узла резонатора, так как микротрещины на пьезоэлементе приводят к полной потере модуляции.
- Следите за чистотой проводов подключения: остатки подсохших чернил на контактах могут создавать паразитное сопротивление, что снижает амплитуду колебаний и нарушает стабильность формирования капель.
- Если при диагностике обнаружено, что точка отрыва капли постоянно дрейфует, это может свидетельствовать об усталости материала кристалла или его частичном отслоении от камеры сопла, что требует немедленной замены узла.
Узел кварцевого резонатора LB-SHN1676 рассчитан на длительную непрерывную эксплуатацию в промышленных условиях и является оптимальным решением для поддержания работоспособности маркировочного оборудования Linx MK7 на заводском уровне.
