Узел модуляции EA28270 — надежность чернильной системы Markem-Imaje 90 Series
Каплеструйные принтеры Markem-Imaje 90 Series предназначены для непрерывной маркировки продукции в условиях интенсивного промышленного производства. Высокая скорость линий требует от оборудования стабильности формирования чернильной струи, что напрямую зависит от состояния прецизионных узлов печатающей головки и их способности выдерживать многосменный режим работы без потери качества печати.
Узел модуляции является центральным элементом гидравлического тракта печатающей головки, где происходит критически важный процесс преобразования сплошной струи чернил в поток отдельных, идентичных по размеру капель. Этот узел интегрируется непосредственно в корпус головки и взаимодействует с соплом, создавая условия для последующей электростатической зарядки и отклонения капель в поле пластин отклонения.

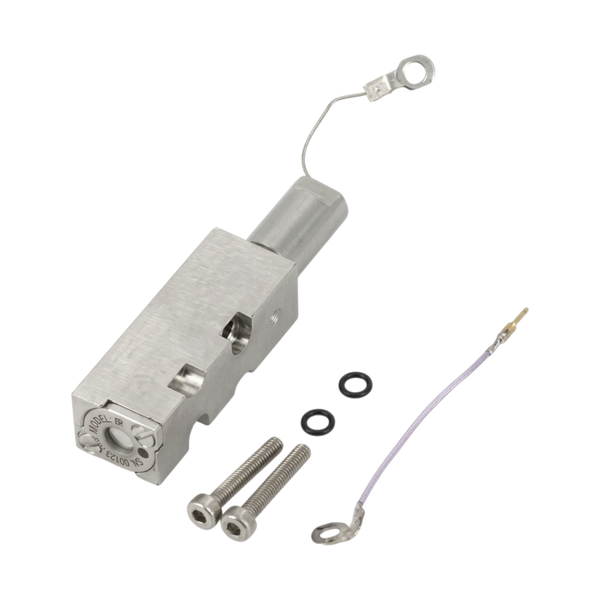

Компонент EA28270 включает в себя высокочастотный пьезоэлектрический преобразователь, заключенный в герметичный корпус, защищающий чувствительные элементы от воздействия паров растворителя. Конструкция узла рассчитана на передачу механических колебаний заданной амплитуды на чернильный столб, что обеспечивает стабильную точку разрыва струи. В комплект поставки входят специальные уплотнительные кольца для герметизации соединений, фиксирующий винт, а также специализированный ключ и инструмент регулировки для точного выставления положения узла относительно оси сопла, что исключает возникновение паразитных завихрений жидкости.
- Пьезоэлектрическая стабильность — конструкция обеспечивает равномерную передачу механических импульсов на чернильный столб, что позволяет получать четкую маркировку с идеальной геометрией символов даже на сверхвысоких скоростях конвейера.
- Полный инсталляционный комплект — наличие уплотнений и специализированного монтажного инструмента позволяет провести замену узла без риска повреждения смежных деталей или нарушения герметичности гидравлической системы принтера.
- Устойчивость к агрессивным средам — материалы корпуса и прокладок полностью инертны к воздействию растворителей на основе метилэтилкетона (MEK) и этанола, что предотвращает деградацию внутренних структур при длительном контакте с чернилами.
- Прецизионная юстировка — комплектный инструмент регулировки позволяет сервисному инженеру выставить оптимальный угол и глубину посадки модулятора, что критично важно для синхронизации фазы заряда капель.
Регулярное обслуживание узла модуляции и проверка целостности его уплотнений является залогом отсутствия «чернильного тумана» внутри печатающей головки. Замена компонента рекомендуется при обнаружении нестабильности точки разрыва струи или при механическом износе посадочных мест, мешающем точной настройке каплеобразования.
