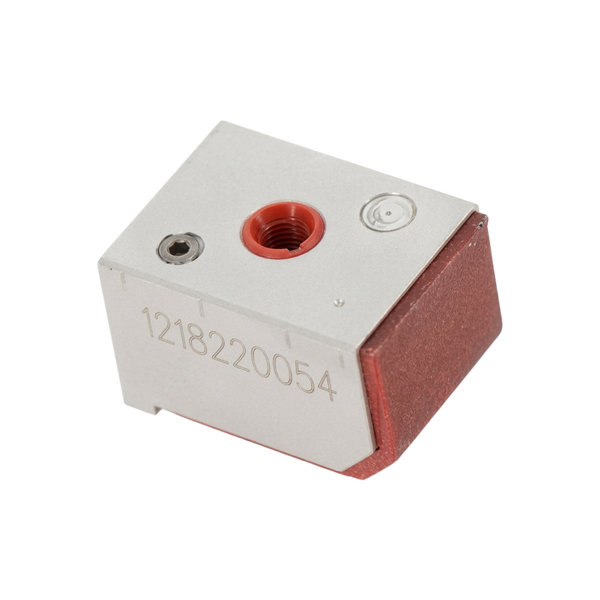

Узел модуляции EA51312 — сердце системы формирования капель
Узел модуляции EA51312 является критически важным компонентом печатающей головки для промышленных принтеров Markem-Imaje 9232/9410/9450. Данный элемент выполняет функцию генератора капель, преобразуя непрерывную струю чернил под давлением в стабильную последовательность микроскопических капель одинакового размера. Устанавливается непосредственно в печатающую головку типа G (версия C) и имеет характерную красную маркировку, указывающую на специфические параметры резонансной частоты и совместимость с определенными типами сопел. Без корректной работы этого узла процесс каплеструйной печати становится невозможным, так как именно он задает ритм всей гидравлической системе.
Конструктивно узел модуляции состоит из высокоточного пьезоэлектрического элемента, резонатора и внутренних каналов для подачи чернил. Принцип работы базируется на обратном пьезоэлектрическом эффекте: под действием электрических импульсов от материнской платы пьезокристалл начинает вибрировать с частотой в несколько десятков килогерц. Эти механические колебания передаются через резонатор на струю чернил, проходящую сквозь сопло. В результате на определенном расстоянии от сопла струя распадается на отдельные капли. Версия C (Red) разработана для обеспечения максимальной стабильности частоты модуляции, что критично для высокоскоростных линий упаковки.
Стабильность модуляции напрямую влияет на качество маркировки и четкость символов. Если узел модуляции работает некорректно, точка отрыва капли начинает «плавать», что приводит к появлению сателлитных (вторичных) капель или неравномерному заряду основных капель. Это проявляется в виде размытой печати, «хвостов» на символах или загрязнения электродов печатающей головки. Правильно настроенный узел обеспечивает идеальную траекторию полета каждой капли, что позволяет принтерам Markem-Imaje 9232/9410/9450 поддерживать высокое разрешение даже при значительных вибрациях производственного оборудования.
Износ или неисправность узла модуляции обычно связаны с деградацией пьезоэлектрического кристалла или внутренним загрязнением каналов засохшими чернилами. Симптомами критического состояния являются невозможность синхронизации фазы, частые ошибки высокого напряжения (EHT trip) из-за разбрызгивания чернил внутри головки, а также полное отсутствие формирования капель при наличии давления в системе. Инженер-сервисник должен проводить замену узла, если стандартная очистка сопла и проверка параметров вязкости не решают проблему нестабильности струи. Несвоевременная замена приводит к длительным простоям линии и необходимости полной переборки печатающей головки.
Узел модуляции EA51312 полностью совместим с моделями 9232, 9410 и 9450, использующими головки G-типа. При установке нового компонента обязательной является процедура калибровки параметров модуляции через сервисное меню принтера для достижения оптимальной точки отрыва. Рекомендуется также проверить состояние уплотнительных колец и чистоту соединительных проводов. Использование исправного узла модуляции является залогом длительной эксплуатации гидравлического модуля и стабильной работы датчика фазы.
