Узел пластин отклонения для Videojet 1000 Series — что это и зачем

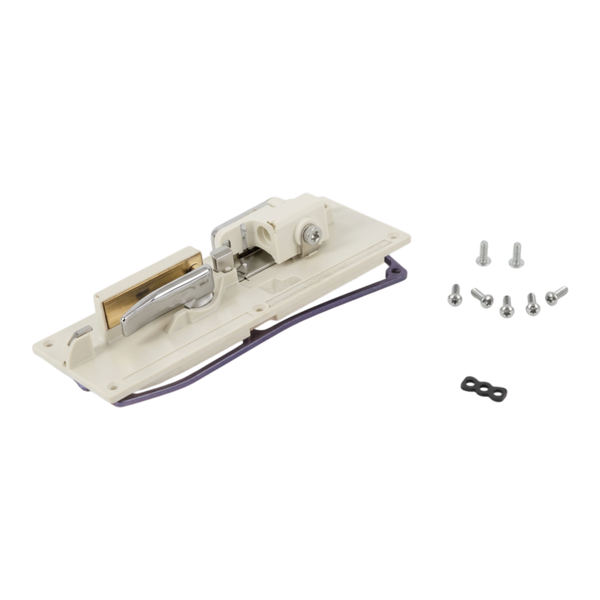

Узел пластин отклонения (Deflection Plate Assembly) VB-PY1668 — это критически важный исполнительный элемент печатающей головки, разработанный специально для высокопигментных каплеструйных принтеров Videojet модели 1710 серии 1000. Данный компонент представляет собой прецизионную механическую конструкцию, удерживающую две металлические пластины в строго определенном положении относительно оси полета чернильной струи. Следует обратить внимание, что сопло (Nozzle) с апертурой 70 мкм не входит в состав данного узла и должно заказываться отдельно как самостоятельная деталь для полной комплектации печатающей головки.
Принцип работы узла основан на создании мощного статического электростатического поля между двумя пластинами, на которые подается высокое напряжение от блока EHT. Когда заряженная капля чернил пролетает через это пространство, она отклоняется от своей первоначальной траектории на определенное расстояние, которое прямо зависит от величины полученного ею заряда в зарядном электроде. Именно этот процесс позволяет формировать сложные символы маркировки на поверхности продукции, превращая непрерывную вертикальную струю в четкую матрицу точек. Взаимодействие пластин с другими компонентами головки требует идеальной чистоты и отсутствия любых посторонних частиц в рабочей зоне, так как пигментированные чернила серии 1710 имеют свойство быстрее накапливаться на поверхностях.
Почему важно поддерживать этот узел в исправном состоянии: малейшее отклонение в геометрии пластин или появление микроскопических царапин на их поверхности приводит к неравномерности электрического поля. Это мгновенно сказывается на качестве печати — символы становятся размытыми, появляется нежелательное разбрызгивание чернил (сателлиты), а точность позиционирования капель падает. В худшем случае, накопление пигмента на краях пластин вызывает электрический пробой на корпус или соседнюю пластину, что приводит к аварийной остановке принтера с ошибкой высокого напряжения и возможному повреждению высоковольтной платы управления.
- Полная совместимость с моделью Videojet 1710, работающей на пигментных чернилах.
- Высокое качество изоляционных материалов для предотвращения утечки высокого напряжения в условиях влажности.
- Конструкция оптимизирована для легкой очистки от остатков чернил и растворителя во время сервиса.
- Обеспечивает стабильную траекторию полета капель даже при длительной непрерывной работе конвейера.
Когда заменять: сервисные инженеры рекомендуют проводить замену узла пластин отклонения при обнаружении признаков необратимой коррозии металла или сильного загрязнения пигментом, которое не удаляется при помощи стандартной очистки. Также замена необходима при механическом повреждении держателей или самих пластин во время неквалифицированного обслуживания печатающей головки. Данный узел является стандартной запчастью для планового восстановления работоспособности системы отклонения принтеров Videojet серии 1000 (модель 1710).
