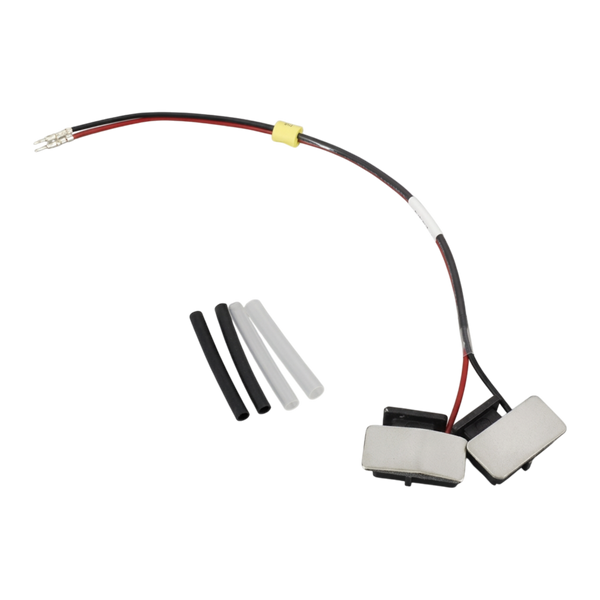

Узел пластины отклонения для принтеров Domino Ax-Series
Узел пластины отклонения типа 5 — критически важный элемент печатающей головки, предназначенный для создания электростатического поля, управляющего траекторией полета заряженных капель чернил. Компонент напрямую определяет точность позиционирования струи и итоговое качество формирования символов при маркировке.
Назначение и принцип работы
Работа узла основана на генерации стабильного высоковольтного поля между электродами, сквозь которые проходит поток капель. Заряженные частицы отклоняются на заданный угол для формирования графических элементов, в то время как незаряженные капли направляются в желоб для последующей рекуперации. Загрязнение или повреждение поверхности пластин неизбежно ведет к искажению печати, возникновению чернильного тумана или аварийной остановке принтера из-за утечки высокого напряжения (EHT Trip).
Конструкция и материалы
Узел выполнен из коррозионностойких сплавов с высокой электрической проводимостью, способных выдерживать длительный контакт с растворителями. Поверхность электродов подвергается прецизионной обработке для предотвращения налипания микрочастиц чернил, а диэлектрические вставки обеспечивают надежную изоляцию при работе с напряжением в несколько киловольт. Геометрия типа 5 оптимизирована для быстрой установки и точного выравнивания относительно оси сопла.
- Регулярная очистка электродов с использованием чистящего раствора — скопление высохшего пигмента на краях пластин искажает форму поля и приводит к нестабильному отклонению струи.
- Визуальный осмотр на предмет отсутствия сколов и глубоких царапин — любые дефекты поверхности могут стать причиной электрического пробоя и повреждения платы управления.
- Контроль затяжки крепежных элементов и соблюдение межэлектродного расстояния — смещение пластин даже на доли миллиметра критически меняет высоту и наклон шрифта.
Узел предназначен для использования в принтерах Domino Ax-Series (Ax150i, Ax350i, Ax550i). Необходимость замены возникает при механическом износе резьбовых соединений, неустранимом нагаре или пробое изоляции.
