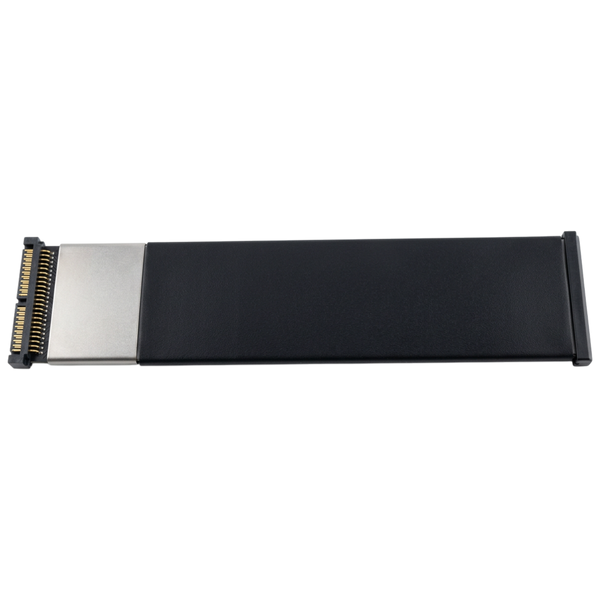

Узел шлейфа платы чернильной системы DB37714-PC1239 — магистраль передачи данных для Domino A+
Узел шлейфа платы чернильной системы (Ink System PCB Ribbon Cable Assembly) играет роль основной коммуникационной магистрали в электронной архитектуре принтеров Domino серии A+. Этот компонент обеспечивает стабильное и быстрое соединение между материнской платой управления и платой интерфейса чернильной системы, которая непосредственно контролирует работу исполнительных механизмов гидравлики. Без надлежащего функционирования данного шлейфа невозможна синхронизация процессов подачи чернил, растворителя и поддержания рабочего давления в системе.
Технические особенности и конструкция
Шлейф разработан с учетом специфических условий эксплуатации внутри корпуса промышленного принтера, где постоянно присутствуют вибрации от работы насоса и возможны температурные колебания. Конструкция узла включает многожильные медные проводники с высокой степенью очистки, что гарантирует минимальное электрическое сопротивление и отсутствие потерь сигнала при передаче команд на соленоидные клапаны и датчики уровня.
- Многослойная изоляция проводников — устойчива к воздействию паров растворителя и механическому истиранию в местах контакта с шасси.
- Высокоточные разъемы с фиксаторами — обеспечивают надежное соединение, которое не ослабевает под действием постоянных механических нагрузок.
- Гибкая структура Ribbon-типа — позволяет компактно разместить кабель в ограниченном пространстве корпуса, избегая переломов и пережатия другими узлами.
- Защита от помех — расположение проводников минимизирует влияние электромагнитных наводок на низковольтные сигналы датчиков.
Применение и сервисное обслуживание
Узел шлейфа устанавливается между главной платой (CPU Board) и платой интерфейса чернильной системы (SIC Board). Он передает критически важные сигналы управления для насоса, клапанов промывки и датчиков вязкости. Любое нарушение целостности проводников или окисление контактов разъемов приводит к возникновению системных ошибок, таких как сбои в работе гидравлики или некорректное отображение уровней жидкости в баках.
Рекомендуется проводить визуальный осмотр узла во время каждого планового сервисного обслуживания. При обнаружении потертостей изоляции или признаков коррозии на контактах узел подлежит немедленной замене для предотвращения внезапной остановки производственной линии. Данный компонент полностью совместим с моделями Domino A100, A200, A300 и A400 серии A+.
