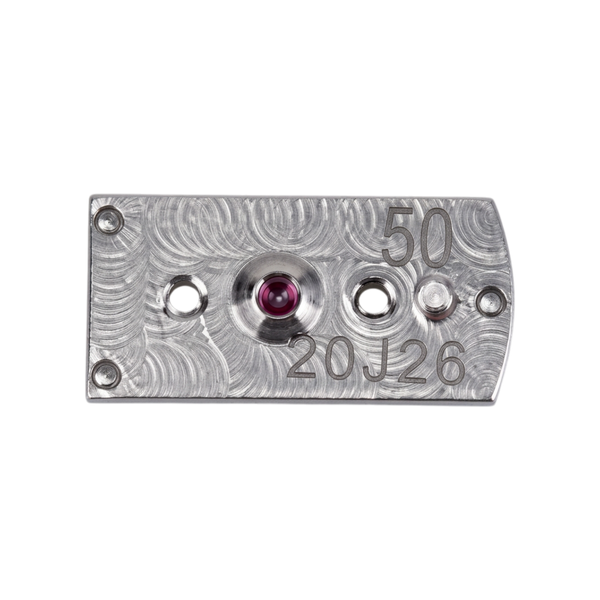

Узел сопла GB-54-000209SD для LEIBINGER JET2SE
Узел сопла (SK250U) представляет собой критически важный компонент гидравлической системы печатающей головки принтера LEIBINGER JET2SE, отвечающий за преобразование статического давления чернил в динамическую струю. В системе непрерывной каплеструйной печати именно этот узел определяет первичные характеристики капельного потока. Стабильность формирования струи напрямую влияет на точность попадания капель в ловушку (желоб) и корректность их отклонения при прохождении через высоковольтное поле пластин, что критично для поддержания высокого разрешения печати.
Техническое исполнение модификации SK250U ориентировано на длительную эксплуатацию в условиях агрессивной химической среды. Внутренняя геометрия сопла спроектирована таким образом, чтобы исключить возникновение кавітационных процессов и обеспечить ламинарное течение жидкости. Использование специализированных сплавов и прецизионных методов обработки отверстия позволяет добиться исключительной повторяемости параметров каплеобразования. Узел полностью адаптирован для работы с системой Sealtronic, которая герметизирует сопло при каждой остановке, исключая контакт чернил с воздухом и предотвращая их засыхание.
- Микронная точность выходного отверстия для формирования стабильной капельной нити без паразитных брызг.
- Полная интеграция с системой автоматического перекрытия канала сопла при выключении принтера.
- Абсолютная инертность к воздействию метилэтилкетона (МЭК) и других компонентов промышленных растворителей.
- Высокая механическая прочность, позволяющая выдерживать пульсации давления от насосного узла.
- Конструкция, минимизирующая накопление статического заряда на корпусе сопла.
Для инженера-сервисника узел сопла является индикатором общего состояния гидросистемы. Износ сопла GB-54-000209SD проявляется в виде "кривой" струи, которую невозможно отцентровать штатными регулировками, или в виде нестабильной точки разрыва струи на капли. Если вовремя не произвести замену или глубокую очистку узла, это неизбежно приведет к налипанию чернил на отклоняющие пластины и электроды заряда, что провоцирует замыкания и остановку принтера по ошибке высокого напряжения. Повреждение кромки сопла даже на несколько микрон делает невозможным качественную печать мелким шрифтом на высоких скоростях.
При замене узла сопла необходимо строго соблюдать чистоту в рабочей зоне, так как попадание мельчайших ворсинок или пыли в канал приведет к моментальному засорению. Взаимодействие сопла с резонатором требует точной настройки частоты модуляции после каждой установки нового компонента. Использование исправного и чистого узла сопла является залогом минимального расхода растворителя и стабильной вязкости чернил, так как правильная траектория струи обеспечивает эффективную работу системы рекуперации через желоб.
