Узел трубки желоба для LEIBINGER JET2NEO — что это и зачем

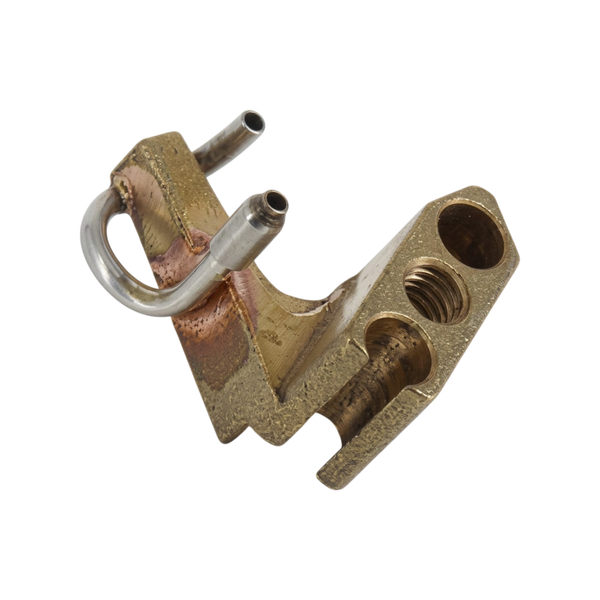

Узел трубки желоба GB55-005245S представляет собой критически важный компонент гидравлической системы рекуперации, специально разработанный для непрерывной каплеструйной печати. Данный узел обеспечивает герметичное соединение между желобом (ловушкой капель) в печатающей головке и магистралью обратной подачи чернил в основной резервуар. Конструкция включает в себя специализированную трубку с высокой химической стойкостью и соответствующие фитинги серии SK6, гарантирующие надежную фиксацию в условиях постоянной вибрации и механических нагрузок.
Функционирование данного компонента базируется на создании стабильного разрежения (вакуума), при помощи которого все капли чернил, не использованные для формирования символов на поверхности маркировки, всасываются обратно в систему. Узел трубки желоба работает в тесной интеграции с уникальной технологией автоматического перекрытия сопла Leibinger Sealtronic, где гибкость и точность геометрических параметров трубки играют решающую роль в предотвращении подсоса воздуха. Благодаря гладкой внутренней поверхности минимизируется риск возникновения турбулентных потоков, что критически важно для поддержания стабильной вязкости рабочей жидкости.
Любое нарушение целостности или пропускной способности этого узла приводит к немедленной остановке производственного процесса из-за ошибки рекуперации. Даже микроскопическая трещина или деформация стенок трубки вызывает падение давления вакуума, что приводит к скапливанию чернил в печатающей головке, загрязнению электродов и размытию печати. Использование изношенного узла повышает риск высыхания чернил внутри канала, что в дальнейшем требует дорогостоящей очистки или полной замены блока желоба.
Технические особенности и параметры:
- Устойчивость к агрессивным растворителям на основе метилэтилкетона (МЭК), ацетона и спиртов;
- Оптимизированный внутренний диаметр для стабильного гидродинамического сопротивления;
- Высокая эластичность материала, позволяющая выдерживать циклы открытия/закрытия сопла без усталости полимера;
- Герметичные соединители стандарта SK6 для быстрого монтажа и предотвращения утечек.
Замена узла трубки желоба рекомендуется при проведении планового сервисного обслуживания или при обнаружении признаков затвердевания материала. Так как трубка постоянно контактирует с растворителем под давлением, со временем полимер теряет свои свойства, что может привести к разгерметизации. Данный узел полностью совместим с моделями серии LEIBINGER JET2NEO, обеспечивая проектные показатели вакуума в системе рекуперации.
