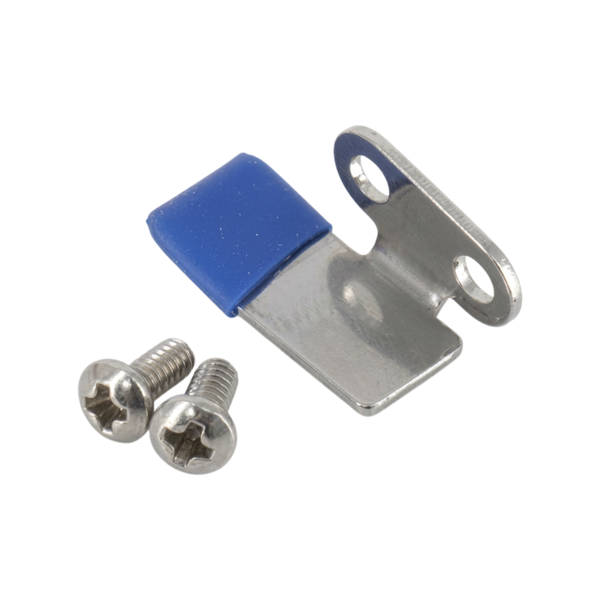

Высоковольтная пластина отклонения VB-SP374594 — компонент системы управления струей
Высоковольтная пластина отклонения VB-SP374594 является ключевым элементом печатающей головки промышленных принтеров Videojet серии EXCEL 170I UHS. Она отвечает за создание мощного электростатического поля, которое непосредственно влияет на траекторию полета заряженных капель чернил. В моделях Ultra High Speed (UHS) точность работы данного узла имеет критическое значение из-за чрезвычайно высокой частоты генерации капель, где малейшая погрешность в напряженности поля приводит к деформации всей маркировки.
Конструктивно пластина изготовлена из специального коррозионностойкого сплава с идеально гладкой поверхностью для предотвращения возникновения паразитных разрядов и искрения. Она монтируется в высоковольтном блоке печатающей головки и подключается к источнику высокого напряжения (EHT). Принцип работы базируется на законах электростатики: проходя через поле между двумя пластинами, заряженная капля отклоняется на заданное расстояние, что формирует вертикальную развертку символа на поверхности маркировки. Материал пластины выдерживает постоянное воздействие агрессивных растворителей.
Состояние поверхности и геометрия расположения пластины напрямую определяют четкость печати и отсутствие распыления чернил вокруг символов. Любые микроскопические загрязнения, царапины или неровности на пластине приводят к искривлению электрического поля, что вызывает ошибки в позиционировании капель. Это особенно заметно при работе на максимальных скоростях конвейера, где стабильность полета каждой капли является залогом считывания штрих-кодов и QR-кодов сканерами на последующих этапах производства.
Основными симптомами износа или неисправности пластины являются регулярное накопление чернил на ее поверхности («зарастание» головки), что приводит к замыканию высокого напряжения и остановке принтера с ошибкой EHT Trip. Также признаком проблемы является «кривая» печать или размытые края символов, которые не устраняются стандартной очисткой сопла и промывкой головки. Если вовремя не заменить деформированную или поврежденную коррозией пластину, это может привести к выходу из строя высоковольтного трансформатора или блока питания из-за постоянных электрических пробоев на корпус.
Данный компонент специально разработан для высокоскоростных модификаций серии EXCEL 170I и соответствует специфическим требованиям к таймингам отклонения капель. При установке важно соблюдать идеальную чистоту, не касаться рабочей поверхности руками и обеспечить точный зазор между пластинами согласно сервисной инструкции. Рекомендуется проводить регулярный осмотр состояния изоляции и контактов во время каждого планового технического обслуживания для предотвращения внезапных остановок линии.
