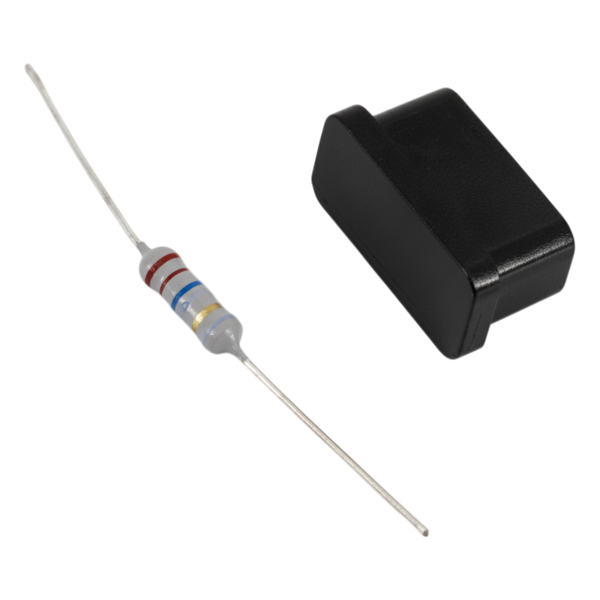

Высоковольтный резистор EHT 22 МОм для маркираторов Willett 400 series
Высоковольтный резистор (EHT Resistor) с номиналом 22 МОм и артикулом WB522-0080-226 является ключевым компонентом электрической схемы печатающей головки промышленных каплеструйных принтеров Willett 400-й серии (модели 430, 460). Он разработан для эксплуатации в цепях высокого напряжения (Extra High Tension), где стабильность электрических параметров напрямую влияет на процесс отклонения чернильных капель и точность позиционирования символов.
Роль в формировании изображения и защита системы
В технологии непрерывной каплеструйной печати за формирование надписи отвечает система высоковольтных отклоняющих пластин. Резистор 22 МОм обеспечивает точное управление электрическим потенциалом в данном узле. Любое изменение номинала вследствие пробоя или деградации материала приводит к "размытию" текста, искривлению маркировки или полной остановке печати из-за срабатывания защиты блока EHT.
Данная деталь рассчитана на работу под значительным напряжением и обладает высокой степенью диэлектрической прочности. В комплекте с резистором поставляется специальный защитный колпачок (cap) черного цвета, изготовленный из химически стойкого изоляционного полимера. Он защищает контакты резистора от коррозии, случайного замыкания и агрессивного воздействия паров растворителей, всегда присутствующих в зоне печати. Своевременная замена данного компонента при обнаружении ошибок высокого напряжения позволяет избежать дорогостоящего ремонта электроники маркиратора.
