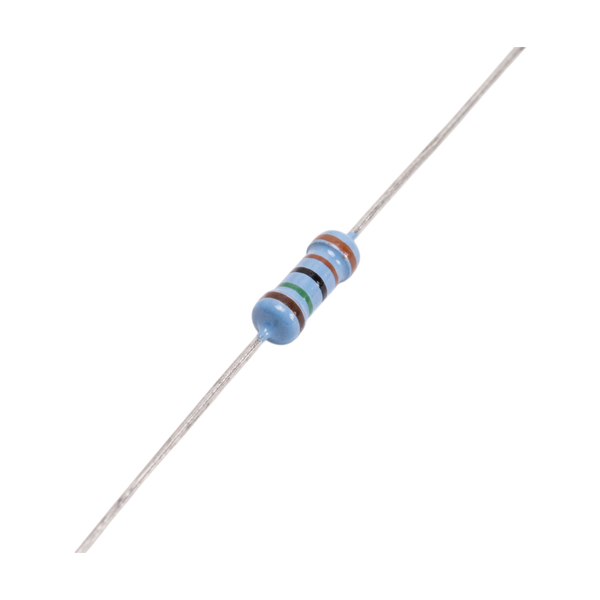

Высоковольтный резистор DM-EA1408 — компонент системы управления зарядом капель
Высоковольтный резистор DM-EA1408 представляет собой критический элемент электронной схемы принтеров Domino A-Series, отвечающий за стабильность параметров в высоковольтных цепях. Он интегрируется в узлы, где необходимо точное ограничение тока при значительных уровнях напряжения, что напрямую влияет на точность позиционирования чернильных капель на поверхности маркировки. В условиях непрерывной струйной печати (CIJ), где напряжение на пластинах отклонения может достигать нескольких киловольт, стабильность пассивных компонентов становится определяющим фактором надежности всего печатающего узла.
Технические особенности
Данный компонент обладает номинальным сопротивлением 33 МОм и рассчитан на рассеивание мощности до 0,5 Вт. В отличие от стандартных радиоэлектронных деталей, DM-EA1408 имеет низкий коэффициент напряжения (VCR), что минимизирует изменение сопротивления при флуктуациях в сети питания. Это позволяет поддерживать неизменную амплитуду сигнала на зарядном электроде, что критично для синхронизации момента разрыва струи на отдельные капли. Специальное керамическое основание и защитный слой лака обеспечивают стойкость к агрессивной среде, создаваемой парами растворителя внутри корпуса принтера.
- Номинальное сопротивление составляет 33 МОм, что необходимо для корректной работы делителей напряжения в высоковольтном блоке (ВН).
- Допустимая мощность 0,5 Вт обеспечивает термическую стабильность при постоянной нагрузке в пределах рабочих температур принтера.
- Высокая диэлектрическая прочность материалов корпуса гарантирует отсутствие дуговых разрядов внутри электронного модуля.
- Специализированное покрытие предотвращает поверхностные утечки тока и ионизацию воздуха вокруг корпуса детали.
Применение и обслуживание
Резистор DM-EA1408 чаще всего устанавливается в высоковольтном блоке питания (EHT) или на платах, управляющих зарядной и отклоняющими пластинами печатающей головки. Его исправность критически важна для формирования четкого символа, так как любая деградация сопротивления приводит к отклонению траектории полета капли и размытию печати. При проведении диагностики блока ВН сервисному инженеру следует обращать внимание на целостность поверхности резистора. Наличие микротрещин или следов коронирования свидетельствует о необходимости немедленной замены, так как это может привести к выходу из строя высоковольтного трансформатора или материнской платы.
Совместимость с оборудованием Domino A-Series (включая модели A100, A200, A300 и A400) позволяет использовать этот резистор для восстановления работоспособности систем с различной конфигурацией шлангокабелей. При монтаже важно обеспечить полную очистку контактных площадок от остатков флюса для предотвращения ионизационных пробоев в высоковольтной зоне.
