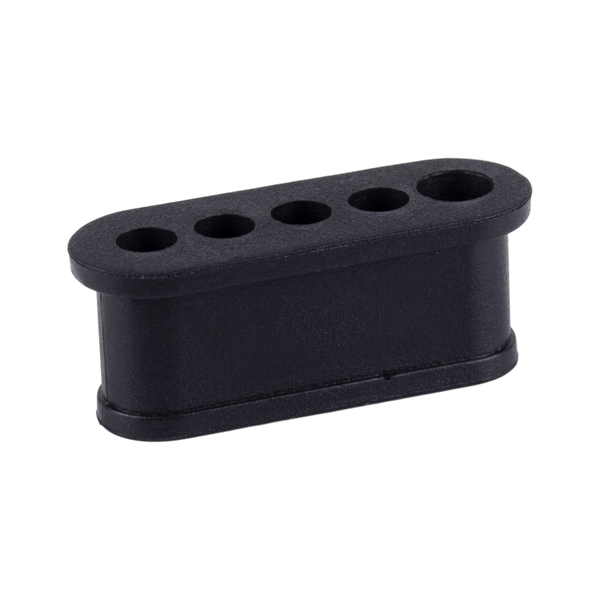

Заглушка трубок корпуса DB-PC0564 — узел герметизации Ax-Series
Заглушка трубок корпуса на 5 отверстий является критически важным элементом конструкции принтеров Ax-Series, отвечающим за упорядоченный ввод гидравлических магистралей во внутреннее пространство электронного и гидравлического отсеков. Этот компонент выполняет двойную функцию: предотвращает попадание внешних загрязнений, пыли и влаги внутрь корпуса, а также жестко фиксирует трубки в заданном положении, не допуская их пережатия или трения об острые края металлических панелей.
Технические особенности и конструкция
Деталь изготовлена из специализированного эластомера, обладающего высокой стойкостью к агрессивному химическому воздействию растворителей (мейк-апа) и чернил, используемых в системах непрерывной струйной печати (CIJ). Конструкция с пятью точно калиброванными отверстиями рассчитана на стандартный диаметр магистралей Ax-Series, что гарантирует плотное прилегание без зазоров. Это особенно важно для поддержания внутреннего микроклимата оборудования и стабильной работы системы охлаждения.
- Высокая химическая стойкость к компонентам на основе МЭК (метилэтилкетона) и этанола.
- Механическая прочность материала, предотвращающая разрывы при многократном монтаже.
- Точная геометрия отверстий для предотвращения вибрационного износа трубок.
- Обеспечение целостности корпуса в соответствии с промышленными стандартами защиты.
Применение и сервисное обслуживание
Компонент устанавливается в местах прохождения шлангокабеля или отдельных трубок сквозь стенки корпуса. В принтерах Ax-Series, где внутреннее пространство оптимизировано для быстрого доступа к модулям, правильная прокладка магистралей через такую заглушку позволяет избежать хаотичного размещения трубок, что упрощает последующее сервисное обслуживание. В отличие от универсальных уплотнителей, данная деталь разработана с учетом специфики вибрационных нагрузок, возникающих при работе насосов.
Замена заглушки DB-PC0564 рекомендуется в случае ее механического повреждения, затвердевания материала или при полной переборке гидравлической системы. Потеря эластичности может привести к разгерметизации корпуса, что в условиях запыленного производства чревато выходом из строя высоковольтного блока питания или материнской платы из-за накопления грязи на электронных компонентах.
